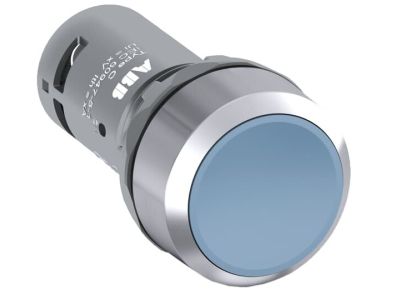

Przycisk monostabilny wklęsły 1NO niebieski CP1-30L-10 | 1SFA619100R3014 ABB

Alternatywny kod produktu: 1SFA619100R3014

Opis i Kluczowe Cechy

Przycisk monostabilny CP1-30L-10 (symbol 1SFA619100R3014) to kompaktowe rozwiązanie do sterowania obwodami elektrycznymi. Wykonany z chromowanego metalu, płaskiej konstrukcji z wklęsłym kształtem, w kolorze niebieskim. Charakteryzuje się jednym stykiem normalnie otwartym (1NO) i napięciem znamionowym 300V, co czyni go wszechstronnym elementem w instalacjach sterowania i sygnalizacji.

• Kompaktowa konstrukcja: Zajmuje minimalną przestrzeń w panelu sterowania, idealny do zastosowań w rozdzielnicach i maszynach o ograniczonej przestrzeni montażowej.
• 1 styk normalnie otwarty (1NO): Zapewnia prostą i niezawodną komunikację z obwodem sterującym – aktywuje się po naciśnięciu.
• Napięcie znamionowe 300V: Kompatybilny z większością układów niskiego napięcia, zarówno AC, jak i DC.
• Chromowany metalowy korpus: Wysoka odporność na korozję i trwałość mechaniczna, co gwarantuje długą żywotność nawet w trudnych warunkach przemysłowych.
• Kolor niebieski: Ułatwia identyfikację funkcji przycisku w systemach sterowania (np. wciśnięcie = zatrzymanie, uruchomienie).

Zgodność z Normami

Przycisk CP1-30L-10 spełnia wymagania odpowiednich dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami międzynarodowymi dla aparatury sterowniczej, w tym IEC 60947-5-1.

Zastosowanie

Przycisk monostabilny CP1-30L-10 znajduje szerokie zastosowanie w układach sterowania i sygnalizacji, gdzie wymagane jest proste, ale niezawodne działanie.

• Sterowanie maszynami i urządzeniami przemysłowymi – zatrzymanie awaryjne, uruchomienie procesu.
• Systemy sygnalizacji w rozdzielnicach elektrycznych – identyfikacja stanu pracy.
• Instalacje automatyki budynkowej – sterowanie oświetleniem, wentylacją.
• Pulpity sterownicze w liniach produkcyjnych – kompaktowe rozwiązanie do wbudowania w panelu.

Wskazówki Montażowe

Montaż przycisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przycisk montuje się w otworze o średnicy 22,5 mm (dostępne narzędzia do montażu). Po osadzeniu należy zabezpieczyć go pierścieniem mocującym, dbając o odpowiednie ułożenie przewodów i zachowanie minimalnego promienia gięcia. Przewody połączeniowe należy dobrać zgodnie z napięciem znamionowym (300V) i prądem znamionowym styku.

FAQ

• Czy przycisk jest podświetlany? Nie – model CP1-30L-10 nie posiada podświetlenia.
• Jaki jest zakres temperatury pracy przycisku? Dokładny zakres nie został podany w danych produktu – zaleca się stosowanie w środowiskach o temperaturze roboczej typowej dla instalacji elektrycznych (-20°C do +60°C).
• Czy przycisk posiada stopień ochrony IP? Tak – seria kompaktowa charakteryzuje się wysokim poziomem odporności na kurz i wodę, jednak konkretny stopień IP nie został określony w danych. Do zastosowań zewnętrznych zaleca się weryfikację z dokumentacją techniczną.
