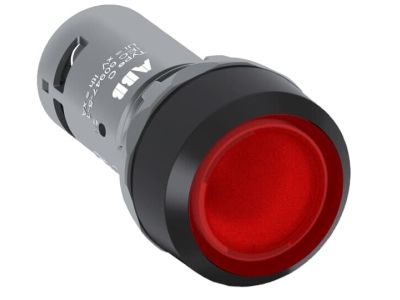

Przycisk monostabilny wklęsły 1NO czerwony CP1-12R-10 | 1SFA619100R1211 ABB

Alternatywny kod produktu: 1SFA619100R1211

Opis i Kluczowe Cechy

Przycisk monostabilny CP1-12R-10 (symbol 1SFA619100R1211) w kolorze czerwonym to kompaktowe, podświetlane rozwiązanie sterujące o jednym styku normalnie otwartym (1NO). Zaprojektowany do napięć zasilających 110–130V AC, idealnie sprawdzi się w aplikacjach wymagających precyzyjnego i widocznego sygnalizowania stanu pracy. Wysoki poziom odporności na kurz i wodę zapewnia niezawodność nawet w trudnych warunkach przemysłowych.

• Konstrukcja monostabilna: Powraca samoczynnie do położenia pierwotnego po zwolnieniu nacisku – brak konieczności dodatkowego resetowania.
• Styk 1NO (1 normalnie otwarty): Umożliwia bezpośrednie sterowanie obwodami sygnalizacyjnymi lub sterownikami w instalacjach niskonapięciowych.
• Podświetlanie: Ułatwia identyfikację przycisku w ciemnych szafach sterowniczych lub maszynach – brak konieczności dodatkowego oświetlenia.
• Napięcie zasilania 110–130V AC: Szeroki zakres napięć zasilających pozwala na elastyczne stosowanie w różnych instalacjach przemysłowych.
• Odporność na kurz i wodę: Wysoka klasa ochrony zapewnia niezawodność w środowiskach zapylonych i wilgotnych, zgodnie z wymogami przemysłu.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich dotyczących urządzeń niskonapięciowych oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z dyrektywami bezpieczeństwa maszynowego (2006/42/WE) i EMC.

Zastosowanie

Przycisk monostabilny CP1-12R-10 znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest ręczne, widoczne i powtarzalne sygnalizowanie działań.

• Sterowanie awaryjnych zatrzymań maszyn w halach produkcyjnych.
• Aktywacja sygnałów świetlnych lub dźwiękowych w systemach alarmowych.
• Ręczne sterowanie procesami technologicznymi w sterownikach PLC.
• Zastosowanie w szafach sterowniczych jako widoczny wskaźnik stanu pracy urządzenia.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiedniego napięcia zasilającego. Przycisk należy zamontować w otworze o średnicy 22,5 mm (standardowy otwór w obudowach modułowych). Połączenie elektryczne wykonać zgodnie z schematem obwodu – zacisk 1 i 2 (zasilanie), zacisk 3 i 4 (styk NO). Zaleca się stosowanie osłon lub osłon przeciwpyłowych w środowiskach o wysokim zapyleniu. Po montażu przeprowadzić test działania przycisku przed uruchomieniem maszyny.

FAQ

• Czy przycisk posiada podświetlenie? Tak – przycisk CP1-12R-10 wyposażony jest w podświetlaną wkładkę czerwoną, ułatwiającą identyfikację w ciemnych pomieszczeniach lub szafach sterowniczych.
• Jakie napięcie zasilające jest wymagane? Przycisk działa w zakresie napięć 110–130V AC – należy dobrać zasilanie zgodnie z instalacją.
• Czy przycisk jest odporny na wilgoć? Tak – wysoki poziom odporności na kurz i wodę zapewnia niezawodność w środowiskach przemysłowych, jednak nie zaleca się bezpośredniego zanurzenia w wodzie.
