Przycisk monostabilny wklęsły 1NO, CP1-13G-10, zielony | 1SFA619100R1312 ABB

Opis i Kluczowe Cechy

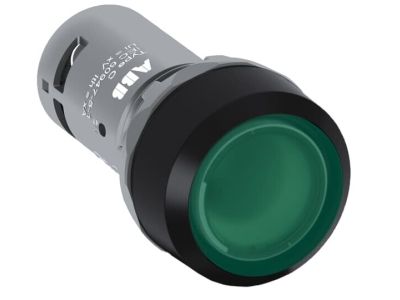

Przycisk monostabilny ABB CP1-13G-10 to zaawansowane rozwiązanie z serii kompaktowej, zaprojektowane z myślą o maksymalnej optymalizacji przestrzeni w szafach sterowniczych oraz pulpitach operatorskich. Urządzenie integruje w jednej obudowie element sterowniczy, oprawę źródła światła oraz blok styków pomocniczych, co znacząco redukuje czas potrzebny na okablowanie i montaż. Przycisk charakteryzuje się płaskim, wklęsłym profilem w kolorze zielonym, co zapewnia ergonomiczną obsługę i intuicyjną identyfikację funkcji (np. start lub załączenie układu).

• Konstrukcja Monostabilna: Przycisk powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku, co jest kluczowe w układach sterowania impulsowego.
• Zintegrowane Podświetlenie: Przystosowany do napięcia znamionowego 230 V, co pozwala na bezpośrednią sygnalizację stanu pracy bez konieczności stosowania dodatkowych transformatorów.
• Konfiguracja Styków 1NO: Wyposażony w jeden styk zwierny (Normally Open), zapewniający niezawodne zamykanie obwodu elektrycznego.
• Wysoka Odporność: Wykonanie z wysokiej jakości tworzywa sztucznego gwarantuje odporność na trudne warunki przemysłowe, w tym kurz i wilgoć.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych i przemysłowych. Seria kompaktowa ABB spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i elementów przełączających. Wysoki stopień ochrony (IP) deklarowany przez producenta zapewnia szczelność frontu przycisku, chroniąc wnętrze panelu przed wnikaniem ciał stałych oraz strumieni wody, co jest niezbędne w środowiskach o podwyższonym rygorze sanitarnym lub technicznym.

Zastosowanie

Przycisk CP1-13G-10 znajduje szerokie zastosowanie w automatyce przemysłowej oraz budownictwie komercyjnym. Dzięki swojej kompaktowej budowie jest idealnym wyborem dla:

• Pulpitów sterowniczych maszyn produkcyjnych, gdzie liczy się każdy centymetr kwadratowy powierzchni montażowej.
• Rozdzielnic elektrycznych wymagających czytelnej sygnalizacji świetlnej i sterowania ręcznego.
• Systemów HVAC i automatyki budynkowej do załączania wentylacji lub oświetlenia.
• Linii technologicznych, w których wymagana jest wysoka niezawodność łączeniowa przy dużej częstotliwości operacji.

Wskazówki Montażowe

Instalacja przycisku ABB z serii kompaktowej jest szybka i intuicyjna. Należy pamiętać o następujących aspektach technicznych:

• Otwór Montażowy: Przycisk jest przeznaczony do standardowych otworów o średnicy 22,5 mm.
• Podłączenie Przewodów: Zaciski śrubowe pozwalają na pewne mocowanie przewodów. Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, aby zapewnić optymalny styk i zapobiec utlenianiu miedzi.
• Napięcie Zasilania: Przed podłączeniem podświetlenia należy upewnić się, że napięcie w obwodzie wynosi 230 V AC, zgodnie ze specyfikacją urządzenia.
• Moment Dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu trwałości połączenia elektrycznego.

FAQ

• Czy przycisk zawiera w zestawie źródło światła? Tak, model CP1-13G-10 jest kompletnym produktem zintegrowanym, gotowym do podłączenia pod napięcie 230 V.
• Jaki jest stopień ochrony tego przycisku? Seria kompaktowa ABB charakteryzuje się wysokim stopniem ochrony (zazwyczaj IP66/IP67/IP69K od strony czołowej), co pozwala na pracę w bardzo trudnych warunkach.
• Czy można wymienić same styki w tym modelu? Nie, seria kompaktowa (Compact) posiada zintegrowane styki, co stanowi o jej przewadze montażowej, ale w przypadku awarii wymienia się cały moduł.
