Przycisk monostabilny wklęsły 1NO biały CP11-10W-10 | 1SFA619110R1015 ABB

Alternatywny kod produktu: 1SFA619110R1015

Opis i Kluczowe Cechy

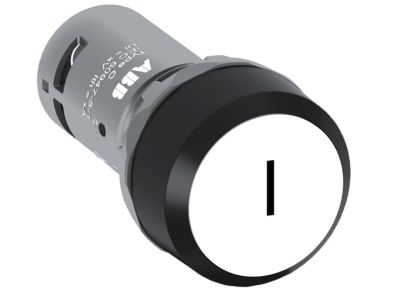

Przycisk monostabilny CP11-10W-10 (symbol 1SFA619110R1015) w kolorze białym to kompaktowe rozwiązanie do sterowania układami elektrycznymi. Charakteryzuje się płaskim, wklęsłym kształtem, co ułatwia precyzyjne naciskanie. Wykonany z wysokiej jakości tworzywa, zapewnia trwałość i odporność na uszkodzenia mechaniczne.

• Typ monostabilny: Powraca automatycznie do położenia wyjściowego po zwolnieniu nacisku – idealny do sterowania krótkotrwałymi sygnałami sterującymi.
• 1 styk normalnie otwarty (1NO): Umożliwia załączanie obwodów sygnałowych i sterujących w instalacjach niskonapięciowych.
• Napięcie znamionowe 300V: Pracuje w zakresie napięć do 300V, co pozwala na zastosowanie w większości układów sterowania.
• Kompaktowa konstrukcacja: Zajmuje minimalną przestrzeń w szafach sterowniczych, ułatwiając montaż w gęsto upakowanych układach.
• Kolor biały: Estetyczny wygląd, dobrze widoczny w instalacjach, ułatwiający identyfikację przycisku w rozdzielnicy.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich dotyczących aparatury niskonapięciowej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk monostabilny CP11-10W-10 znajduje zastosowanie w instalacjach sterowania, sygnalizacji i automatyki przemysłowej.

• Sterowanie układami sygnalizacyjnymi i alarmowymi w maszynach przemysłowych.
• Włączanie i wyłączanie obwodów sygnałowych w szafach sterowniczych.
• Zastosowanie w panelach operatorskich jako element sterujący krótkotrwałymi sygnałami.
• Wykorzystanie w układach awaryjnego zatrzymania (E-stop) jako powrotne przyciski sterujące.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że obwód jest odłączony od napięcia. Przycisk montować w otworze o średnicy 16 mm w panelu lub drzwiach szafy sterowniczej. Po włożeniu przycisku należy dokręcić nakrętkę mocującą od strony wewnętrznej panelu. Upewnić się, że styki są prawidłowo podłączone zgodnie z dokumentacją techniczną.

FAQ

• Czy przycisk jest podświetlany? Nie – przycisk CP11-10W-10 nie posiada podświetlenia.
• Jaki jest maksymalny prąd roboczy styku? Maksymalny prąd roboczy styku nie został określony w dostępnych danych. Sprawdź dokumentację techniczną lub kartę katalogową produktu.
• Czy przycisk nadaje się do montażu zewnętrznego? Stopień ochrony IP nie został określony w danych produktu. Zalecane jest stosowanie w suchych, wewnętrznych środowiskach lub pod osłoną zabezpieczającą przed wilgocią.
