Przycisk monostabilny wklęsły 1NC zielony CP1-30G-01 | 1SFA619100R3042 ABB

Alternatywny kod produktu: 1SFA619100R3042

Opis i Kluczowe Cechy

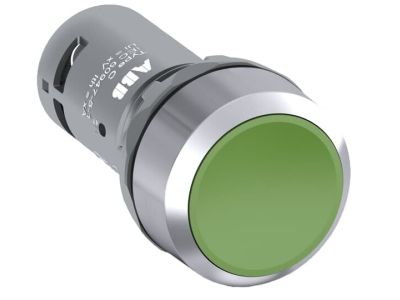

Przycisk monostabilny CP1-30G-01 (symbol 1SFA619100R3042) to kompaktowe, płaskie urządzenie o kolorze zielonym, wykonane z chromowanego metalu. Posiada jeden styk normalnie zamknięty (1NC), przeznaczone do pracy w układach sterowania o napięciu do 300V. Idealne rozwiązanie dla instalacji wymagających precyzyjnego i niepodświetlanego sygnalizowania stanu pracy.

• Typ monostabilny: Powraca automatycznie do pozycji wyjściowej po zwolnieniu nacisku – zapewnia krótkotrwałe sygnalizowanie działania bez konieczności ręcznego resetowania.
• 1 styk NC (normalnie zamknięty): Umożliwia bezpieczne sterowanie obwodami przy braku sygnału sterującego, co jest standardem w wielu aplikacjach przemysłowych.
• Kompaktowa konstrukcacja: Zajmuje minimalną przestrzeń w szafach sterowniczych, ułatwiając montaż nawet w gęsto upakowanych układach.
• Kolor zielony: Standardowe oznaczenie funkcji „START” lub „ZATWIERDŹ” w systemach sterowania, zgodne z normami bezpieczeństwa.
• Wykonanie z chromowanego metalu: Wysoka odporność na zużycie mechaniczne i korozję, gwarantująca długą żywotność w trudnych warunkach przemysłowych.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich dotyczących aparatury modułowej, w tym normy EN 60947-5-1 oraz EN 60947-5-4, dotyczących aparatów niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przycisk monostabilny CP1-30G-01 znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, systemach automatyki oraz instalacjach elektrycznych wymagających sygnalizacji stanu pracy.

• Sterowanie maszynami produkcyjnymi – aktywacja cyklu pracy za pomocą krótkiego naciśnięcia.
• Panelach operatorskich – sygnalizacja „START” lub „ZATWIERDŹ” w systemach wizualizacji i sterowania.
• Instalacjach przemysłowych – precyzyjne sterowanie procesami technologicznymi.
• Systemach bezpieczeństwa – monitorowanie stanu awaryjnego (np. przycisk STOP w obwodzie awaryjnym).

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przycisk montować w dedykowanych otworach o średnicy 30mm, stosując odpowiednie uszczelki w przypadku instalacji narażonych na pył i wilgoć. Połączenia elektryczne wykonywać zgodnie z oznaczeniami na obudowie, zwracając uwagę na odpowiedni dobór momentu dokręcania przewodów.

FAQ

• Czy przycisk posiada podświetlenie? Nie – jest to wersja niepodświetlana, standardowo stosowana w układach sterowania.
• Jaki jest maksymalny prąd łączeniowy przycisku? Maksymalny prąd łączeniowy nie został podany w dostępnych danych. Należy zapoznać się z kartą katalogową produktu lub dokumentacją techniczną.
• Czy przycisk jest odporny na kurz i wodę? Seria kompaktowa charakteryzuje się wysokim poziomem odporności na kurz i wodę, jednak dokładny stopień ochrony IP nie został określony w danych. W przypadku instalacji narażonych na wilgoć zaleca się stosowanie dodatkowych osłon.
