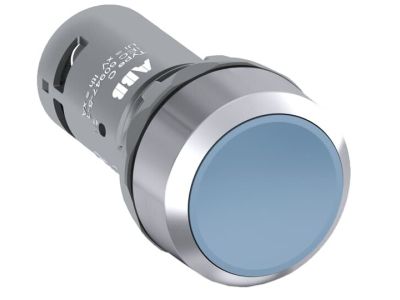

Przycisk monostabilny wklęsły 1NC niebieski CP1-30L-01 | 1SFA619100R3044 ABB

Alternatywny kod produktu: 1SFA619100R3044

Opis i Kluczowe Cechy

Przycisk monostabilny CP1-30L-01 (symbol 1SFA619100R3044) w kolorze niebieskim to kompaktowe rozwiązanie przeznaczone do sterowania obwodami elektrycznymi. Wykonany z metalu z chromowaną powierzchnią, zapewnia trwałość i estetyczny wygląd w aplikacjach przemysłowych. Posiada jeden styk normalnie zwarty (NC) o maksymalnym napięciu 300V, co umożliwia bezpieczne sterowanie obwodami sygnałowymi i sterowniczymi.

• Kompaktowa konstrukcja: Zajmuje minimalną przestrzeń w szafach sterowniczych i pulpach operatorskich, ułatwiając zagospodarowanie miejsca.
• Metalowa obudowa z chromowaniem: Wysoka odporność na korozję i uszkodzenia mechaniczne, zapewniająca długą żywotność w wymagających warunkach przemysłowych.
• Jeden styk NC 300V: Umożliwia bezpieczne sterowanie obwodami o napięciu do 300V, zgodnie z wymaganiami instalacji sygnałowych.
• Kolor niebieski: Standardowe oznaczenie w aplikacjach sterowniczych, ułatwiające identyfikację funkcji przycisku w systemach.
• Niepodświetlany: Prosta i niezawodna konstrukcja bez dodatkowych elementów optycznych, co redukuje koszty eksploatacji.

Zgodność z Normami

Przycisk spełnia wymogi odpowiednich dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami przemysłowymi dotyczącymi aparatury sterowniczej i sygnalizacyjnej.

Zastosowanie

Przycisk monostabilny CP1-30L-01 znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest szybkie i jednoznaczne działanie.

• Sterowanie silnikami, napędami i innymi odbiornikami w maszynach produkcyjnych.
• Zastosowanie w szafach sterowniczych jako element sygnalizacyjny lub sterujący obwodami sygnałowymi.
• Użycie w systemach awaryjnego zatrzymania (E-Stop) jako element aktywny (w zależności od konfiguracji układu).
• Instalacje automatyki budynkowej i przemysłowej, gdzie wymagana jest kompaktowa budowa i wysoka niezawodność.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające obwód. Przycisk montować w otworze o średnicy 30mm, zabezpieczając obudowę przed obrotem za pomocą odpowiedniego mocowania. Po zamontowaniu sprawdzić poprawność działania styku NC oraz mechaniczną stabilność przycisku. Nie dokręcać nadmiernie elementów mocujących, aby uniknąć odkształceń obudowy.

FAQ

• Czy przycisk CP1-30L-01 posiada podświetlenie? Nie – jest to wersja niepodświetlana, co upraszcza konstrukcję i redukuje koszty.
• Jaki jest maksymalny prąd styku? Maksymalne napięcie robocze styku wynosi 300V – dokładny prąd znamionowy nie został określony w danych produktu. Sprawdź dokumentację techniczną dla danego zastosowania.
• Czy przycisk nadaje się do pracy w warunkach przemysłowych? Tak – metalowa obudowa z chromowaniem oraz kompaktowa konstrukcja zapewniają wysoką odporność na kurz, wilgoć i uszkodzenia mechaniczne, zgodnie z charakterystyką serii kompaktowej.
