Przycisk monostabilny wklęsły 1NC CP1-10B-01 czarny | 1SFA619100R1046 ABB

Alternatywny kod produktu: 1SFA619100R1046

Opis i Kluczowe Cechy

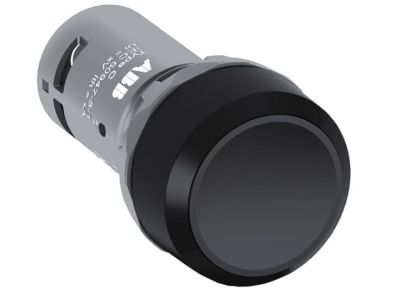

Przycisk monostabilny CP1-10B-01 (symbol 1SFA619100R1046) w kolorze czarnym to kompaktowe rozwiązanie przeznaczone do sterowania obwodami elektrycznymi. Wykonany z tworzywa sztucznego, niepodświetlany, charakteryzuje się wysoką odpornością na kurz i wilgoć dzięki serii kompaktowej. Zapewnia szybki montaż i niezawodne działanie w instalacjach przemysłowych.

• Konstrukcja monostabilna: Powrót do stanu wyjściowego po zwolnieniu nacisku – idealne rozwiązanie do sygnalizacji chwilowych stanów roboczych.
• Styk 1NC (normalnie zwarty): Zapewnia pewne połączenie w stanie spoczynku, minimalizując ryzyko awarii obwodu.
• Napięcie znamionowe 300V: Odpowiedni do pracy w układach sterowania i sygnalizacji niskonapięciowych.
• Kolor czarny: Neutralny design, kompatybilny z większością aparatury modułowej i paneli sterowniczych.
• Kompaktowe wymiary: Umożliwia montaż w ograniczonej przestrzeni, redukując koszty i czas instalacji.

Zgodność z Normami

Przycisk spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa aparatury sterowniczej i sygnalizacyjnej w instalacjach przemysłowych.

Zastosowanie

Przycisk monostabilny CP1-10B-01 znajduje zastosowanie w układach sterowania maszyn i urządzeń, gdzie wymagana jest sygnalizacja chwilowych stanów roboczych.

• Pulpity sterownicze maszyn przemysłowych – sygnalizacja startu/stop.
• Systemy alarmowe – wyzwalanie chwilowych sygnałów alarmowych.
• Instalacje sterowania oświetleniem – chwilowe załączanie obwodów.
• Pojazdy i maszyny specjalistyczne – kompaktowe rozwiązanie do ograniczonych przestrzeni montażowych.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed montażem upewnić się, że napięcie w obwodzie jest odłączone. Przycisk montować w otworze o średnicy 22 mm (standardowe otwory dla przycisków modułowych). Po zamontowaniu podłączyć przewody zgodnie z oznaczeniami na styku 1NC. Zaleca się stosowanie odpowiednich narzędzi do zaciskania przewodów, aby zapewnić pewny kontakt elektryczny.

FAQ

• Czy przycisk można stosować w środowiskach wilgotnych? Tak, dzięki serii kompaktowej charakteryzuje się podwyższoną odpornością na kurz i wilgoć, jednak nie jest przeznaczony do zanurzenia w wodzie.
• Jaki jest maksymalny prąd pracy styku? Parametr nie został określony w danych produktu – zaleca się sprawdzenie w dokumentacji technicznej lub na stronie producenta.
• Czy przycisk jest kompatybilny z innymi elementami serii kompaktowej? Tak, zaprojektowany do współpracy z innymi elementami z rodziny kompaktowej, co ułatwia tworzenie spójnych systemów sterowania.
