Przycisk monolityczny wystający czerwony samopowrotny bez oznaczenia 1NC Harmony XB7 | XB7NL42 Schneider Electric

Opis i Kluczowe Cechy

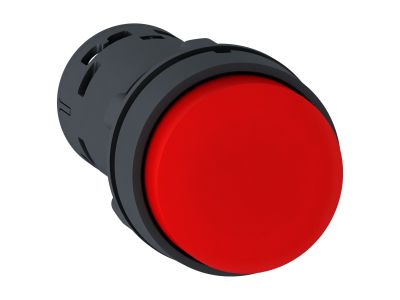

Przycisk sterowniczy Schneider Electric Harmony XB7 (symbol XB7NL42) to monolityczne urządzenie sterujące w kolorze czerwonym, wyposażone w mechanizm samopowrotny i jeden styk normalnie zamknięty (1NC). Dzięki stopniowi ochrony IP65 przycisk sprawdza się w środowiskach narażonych na kurz, wilgoć i wibracje, a uniwersalna średnica montażowa 22 mm ułatwia instalację w standardowych otworach paneli.

• Styk 1NC (normalnie zamknięty): Zapewnia sygnalizację stanu awaryjnego lub realizację funkcji bezpieczeństwa – obwód jest zamknięty w stanie spoczynku, a naciśnięcie przycisku go rozrywa.
• Mechanizm samopowrotny: Po zwolnieniu przycisk automatycznie wraca do położenia wyjściowego, co gwarantuje powtarzalność i szybkie przywrócenie kontroli nad obwodem.
• Stopień ochrony IP65: Odporność na pył oraz strugi wody – przycisk może pracować w trudnych warunkach przemysłowych bez ryzyka uszkodzenia wewnętrznych styków.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania pod wpływem wibracji.
• Montaż w otworze 22 mm: Standardowy wymiar w aparaturze sterowniczej, co pozwala na szybką wymianę lub rozbudowę panelu bez dodatkowej obróbki.

Zgodność z Normami

Przycisk Harmony XB7NL42 posiada certyfikaty CCC, CSA C22-2 No.14, EN/IEC 60947-5-1, EAC, UL 508 oraz spełnia standard obudowy NEMA 4X. Oznacza to, że produkt może być stosowany w instalacjach wymagających potwierdzonej zgodności z międzynarodowymi przepisami bezpieczeństwa i wytrzymałości mechanicznej.

Zastosowanie

Dzięki czerwonej, wystającej główce i pracy w trybie NC przycisk idealnie nadaje się do funkcji STOP awaryjnego, sygnalizacji alarmów i sterowania w obwodach bezpieczeństwa. Sprawdza się w następujących scenariuszach:

• Awaryjne zatrzymanie maszyn w przemyśle (po uzupełnieniu o odpowiednie moduły bezpieczeństwa).
• Sygnalizacja stanów awaryjnych w rozdzielnicach i szafach sterowniczych.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w trybie NO/NC.
• Zewnętrzne przyciski w automatyce budynkowej (bramy, systemy wentylacji) wymagające odporności na warunki atmosferyczne.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się w otworze o średnicy 22 mm, mocując za pomocą dostarczonej nakrętki. Przewody podłącza się do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (wartości znamionowe dostępne w karcie katalogowej).

FAQ

• Czy przycisk ma podświetlenie LED? Nie, model XB7NL42 nie posiada podświetlenia. Jest to przycisk bez oznaczenia, przeznaczony do zastosowań wymagających czysto mechanicznej sygnalizacji.
• Jaki stopień ochrony posiada przycisk? Deklarowany stopień ochrony to IP65, co oznacza całkowitą ochronę przed pyłem i ochronę przed strugami wody – odpowiedni do pracy w wilgotnym i zapylonym otoczeniu.
• Jaki jest tryb pracy styku? Styk jest normalnie zamknięty (NC) z samopowrotem – w stanie spoczynku obwód jest zamknięty, a naciśnięcie rozrywa go; po zwolnieniu przycisk wraca do pozycji wyjściowej.
