Łącznik przyciskowy, 1 NO+1 NC 20A, 2 przyciski czerwony zielony, LED 230V | 5TE4841 Siemens

Alternatywny kod produktu: 5TE4841

Opis i Kluczowe Cechy

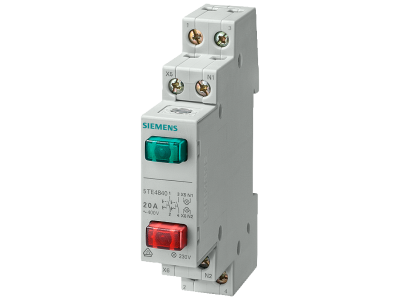

Łącznik przyciskowy Siemens o symbolu 5TE4841 to kompaktowe urządzenie modułowe przeznaczone do ręcznego sterowania obwodami elektrycznymi. Wyposażony w dwa przyciski (czerwony i zielony) oraz zestyk 1NO+1NC o obciążalności prądowej 20 A, umożliwia bezpieczne łączenie i rozłączanie obciążeń w instalacjach o podwyższonych wymaganiach prądowych. Wbudowana dioda LED 230 V zapewnia wyraźną sygnalizację stanu załączenia. Urządzenie montowane jest na szynie DIN TH35, co ułatwia zabudowę w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 20 A: gwarantuje pewną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zestyk 1NO+1NC: umożliwia zarówno załączanie (NO) jak i rozłączanie (NC) odbiorników, a także realizację funkcji bistabilnych lub monostabilnych w zależności od konfiguracji.
• Wbudowane podświetlenie LED 230 V AC: zapewnia natychmiastową informację o stanie łącznika, co ułatwia diagnostykę i obsługę.
• Dwa przyciski (czerwony – STOP / zielony – START): intuicyjna obsługa zgodna z przyjętymi standardami kolorystycznymi w automatyce.
• Montaż na szynie DIN TH35: szybka i pewna instalacja w rozdzielnicach, z zachowaniem standardowej szerokości modułowej (1 moduł – należy potwierdzić w karcie katalogowej).

Zgodność z Normami

Łącznik przyciskowy Siemens 5TE4841 został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznaczenie CE. Dla szczegółowych informacji o konkretnych normach (np. IEC/EN 60947-5-1) należy zapoznać się z pełną dokumentacją techniczną producenta.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i wbudowanej sygnalizacji LED, łącznik przyciskowy Siemens 5TE4841 sprawdza się w wielu scenariuszach sterowania i sygnalizacji w instalacjach przemysłowych oraz budynkowych.

• Ręczne załączanie i wyłączanie odbiorników (np. silników, oświetlenia, nagrzewnic) w szafach sterowniczych.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w układach automatyki.
• Sygnalizacja stanu pracy maszyn lub procesów technologicznych dzięki wbudowanemu podświetleniu LED.
• Realizacja przycisków START/STOP w lokalnych pulpitach operatorskich w przemyśle i infrastrukturze budynkowej.

Wskazówki Montażowe

Montaż łącznika przyciskowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie DIN TH35 (TS35) w rozdzielnicy lub szafie sterowniczej. Przewody należy podłączać zgodnie z oznaczeniami na obudowie, stosując odpowiedni przekrój dobrany do prądu 20 A. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po zakończeniu instalacji sprawdź poprawność działania i szczelność połączeń.

FAQ

• Czy podświetlenie LED działa przy dowolnym napięciu? Nie, wbudowana dioda LED jest przystosowana wyłącznie do napięcia 230 V AC. Zastosowanie innego napięcia może uszkodzić podświetlenie.
• Jaki jest stopień ochrony tego łącznika? Producent nie podaje konkretnego stopnia ochrony w danych katalogowych. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20. W przypadku pytań o wyższy stopień ochrony prosimy o kontakt lub sprawdzenie dokumentacji technicznej.
• Jaki jest tryb pracy styków – bistabilny czy monostabilny? Zestyk 1NO+1NC to standardowy przełącznik monostabilny (chwilowy) – przycisk powraca do pozycji spoczynkowej po zwolnieniu. Bistabilność można uzyskać poprzez zastosowanie zewnętrznego przekaźnika bistabilnego lub odpowiedniego podłączenia w układzie.
