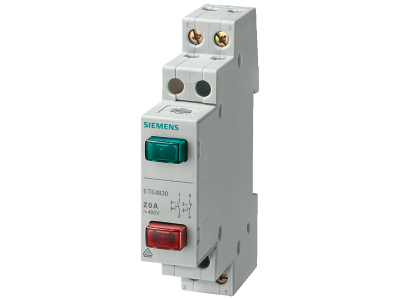

Przycisk modułowy podwójny 5TE48 1NO+1NC 20A zielony/czerwony | 5TE4830 Siemens

Alternatywny kod produktu: 5TE4830

Opis i Kluczowe Cechy

Przycisk modułowy podwójny Siemens z serii SENTRON (symbol 5TE4830) to element sterowniczy przeznaczony do włączania, wyłączania i impulsowania niewielkich obciążeń w szafach sterowniczych i rozdzielnicach. Wyposażony w zestyk 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) o prądzie znamionowym 20 A, umożliwia bezpieczne sterowanie obwodami bez ryzyka przeciążenia styków. Dwa kolorowe przyciski (zielony i czerwony) ułatwiają identyfikację funkcji w instalacji. Aparatura montowana jest na szynie montażowej TH35, co zapewnia szybki i zwarty montaż.

• Styki 1NO+1NC: Dwa niezależne zestyków – normalnie otwarty i normalnie zamknięty – pozwalają na realizację zarówno załączania, jak i rozłączania obwodów w jednym urządzeniu, co upraszcza układ sterowania.
• Prąd znamionowy 20 A: Wysoka obciążalność prądowa gwarantuje bezawaryjną pracę w obwodach o znacznym poborze mocy, bez ryzyka przegrzania styków.
• Kolorystyka zielony/czerwony: Wyraźne oznaczenie wizualne (zielony – załącz, czerwony – wyłącz) zwiększa bezpieczeństwo obsługi i redukuje ryzyko pomyłek.
• Montaż na szynie TH35: Szybkie i pewne mocowanie w standardowych rozdzielnicach, bez potrzeby dodatkowych narzędzi.
• Ochrona przed dotykiem: Konstrukcja zapewnia standardową ochronę przed przypadkowym dotknięciem części przewodzących, co podnosi bezpieczeństwo instalacji.

Zgodność z Normami

Przycisk modułowy Siemens 5TE4830 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Dzięki zastosowaniu w rodzinie SENTRON, produkt jest zgodny z założeniami technicznymi typowymi dla aparatury modułowej stosowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Przycisk podwójny 5TE48 przeznaczony jest do ręcznego sterowania obwodami w instalacjach elektrycznych. Sprawdza się w aplikacjach wymagających wyraźnego rozróżnienia funkcji załącz/wyłącz.

• Ręczne włączanie i wyłączanie oświetlenia, wentylacji lub innych niewielkich odbiorników w budynkach mieszkalnych i komercyjnych.
• Impulsowanie styczników, przekaźników lub wejść sterowników PLC – poprzez chwilowe podanie napięcia na cewkę.
• Sterowanie bramami, roletami lub napędami w automatyce budynkowej (przy użyciu odpowiedniego układu bistabilnego).
• Sygnalizacja stanu w szafach sterowniczych – przyciski kolorowe umożliwiają szybkie identyfikowanie funkcji.

Wskazówki Montażowe

Montaż i podłączenie przycisku mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy przycisk jest podświetlany (LED)? Nie. Przyciski w modelu 5TE4830 nie posiadają wbudowanego podświetlenia. Kolory zielony i czerwony wynikają z barwy tworzywa, co ułatwia identyfikację funkcji w stanie wyłączonym.
• Jaki jest stopień ochrony IP? Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20 – ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm. Producent nie podaje wyższego stopnia ochrony dla tego modelu.
• Jaki jest tryb pracy styków? Przycisk jest urządzeniem monostabilnym (chwilowym) – po naciśnięciu zmienia stan styków (NO zamyka, NC otwiera), a po zwolnieniu wraca do położenia spoczynkowego. Styk 1NO i 1NC działają równocześnie, każdy w przeciwnej logice.
