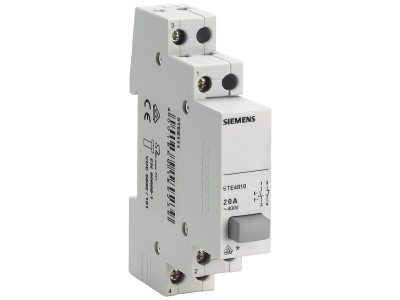

Łącznik przyciskowy, 1 NO/1 NC 20A, 1 przycisk szary z blokadą | 5TE4810 Siemens

Alternatywny kod produktu: 5TE4810

Opis i Kluczowe Cechy

Łącznik przyciskowy Siemens 5TE4810 z blokadą (bistabilny) z serii SENTRON wyposażony w zestyk 1NO + 1NC o obciążalności prądowej 20 A. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych na szynie TH35. Szary przycisk z mechanizmem blokady umożliwia trwałe załączenie obwodu bez konieczności ciągłego naciskania, co zwiększa wygodę obsługi i niezawodność sygnalizacji.

• Styki 1NO/1NC o obciążalności prądowej 20 A: bezpieczne łączenie obwodów sterowniczych o znacznym obciążeniu – bez ryzyka przegrzania styków.
• Funkcja blokady (bistabilna): utrzymanie stanu załączenia po naciśnięciu; ponowne naciśnięcie zwalnia blokadę – idealne do pamiętania stanu w aplikacjach sygnalizacyjnych.
• Montaż na szynie TH35 (DIN): szybka i pewna instalacja w standardowych rozdzielnicach modułowych.
• Ochrona przed dotykiem i obejmowaniem: zwiększone bezpieczeństwo personelu podczas eksploatacji i konserwacji.
• Szary kolor przycisku: ułatwia identyfikację funkcji w panelach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Łącznik przyciskowy z blokadą Siemens 5TE4810 znajduje zastosowanie w sterowaniu, sygnalizacji oraz impulsowaniu w rozdzielnicach i szafach sterowniczych.

• Sterowanie oświetleniem z możliwością zapamiętania stanu załączenia (blokada).
• Wysyłanie impulsów do styczników, przekaźników lub PLC w celu załączania/wyłączania większych obciążeń.
• Sygnalizacja stanu pracy urządzeń – ręczne włączanie/wyłączanie maszyn lub linii.
• Automatyka budynkowa – ręczne przełączanie trybów pracy instalacji (np. ogrzewanie, wentylacja).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Łącznik montowany jest na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową 20 A oraz obowiązującymi normami. Moment dokręcania śrub zaciskowych stosować zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić poprawność działania blokady oraz pewność połączeń.

FAQ

• Czy przycisk posiada podświetlenie? Nie, w danych technicznych nie przewidziano diody sygnalizacyjnej – przycisk jest niepodświetlany.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony w karcie katalogowej. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy (typowa ochrona przed dotykiem).
• W jakim trybie pracy działa przycisk? Jest to przycisk z blokadą – po naciśnięciu zatrzymuje się w pozycji wciśniętej, a ponowne naciśnięcie zwalnia blokadę. Działa jak przełącznik bistabilny (samopodtrzymujący).
