Przycisk metalowy Fi-22mm, 24V DC Harmony XB4 | XB4RFB01 Schneider Electric

Opis i Kluczowe Cechy

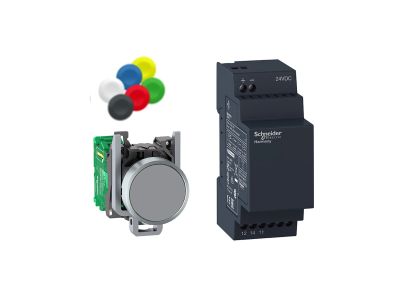

Przycisk metalowy serii Harmony XB4 firmy Schneider Electric (symbol XB4RFB01) to bezprzewodowy i bezbateryjny element sterowniczy montowany w otworze 22 mm. Zestaw zawiera fabrycznie sparowany nadajnik (przycisk) oraz odbiornik zasilany napięciem 24V DC. Technologia harvesting energii eliminuje konieczność prowadzenia okablowania między miejscem sterowania a panelem, co skraca czas instalacji i obniża koszty.

• Bezprzewodowy i bezbateryjny: Przycisk generuje impuls radiowy przy każdym naciśnięciu – nie wymaga baterii ani zasilania, co eliminuje konserwację i koszty okablowania.
• Gotowy zestaw – fabrycznie sparowany: Przycisk i odbiornik są gotowe do użycia bez konieczności konfiguracji, co przyspiesza uruchomienie systemu.
• Zasilanie odbiornika 24V DC: Odbiornik współpracuje z typowymi napięciami sterowania w automatyce przemysłowej, PLC i stycznikach.
• Metalowa obudowa, otwór 22 mm: Wytrzymała konstrukcja odporna na uszkodzenia mechaniczne, standardowy wymiar montażowy dla paneli sterowniczych.
• Mobilność i elastyczność: Nadajnik można zamontować na pojeździe, wózku AGV lub w dowolnym punkcie – brak ograniczeń kablowych pozwala na swobodne przemieszczanie operatora.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Seria Harmony XB4 została zaprojektowana zgodnie z typowymi standardami bezpieczeństwa dla aplikacji przemysłowych. Montaż i użytkowanie należy przeprowadzać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Dzięki eliminacji okablowania przycisk XB4RFB01 sprawdza się tam, gdzie tradycyjne łącza kablowe są trudne lub kosztowne w wykonaniu. Przeznaczony do sterowania zdalnego w przemyśle i automatyce budynkowej.

• Zdalne sterowanie odbiornikami (oświetlenie, wentylacja, bramy) bez konieczności kucia ścian.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Montaż na ruchomych elementach (wózki AGV, suwnice, pojazdy) jako przycisk funkcyjny lub awaryjny.
• Sygnalizacja i przywołanie operatora w systemach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu odbiornika. Nadajnik montuje się w otworze 22 mm panelu lub obudowy. Odbiornik instaluje się zgodnie z dokumentacją producenta – zalecany montaż w rozdzielnicy na szynie TH35 (DIN) z zachowaniem odpowiedniego przekroju przewodów dla prądu obciążenia.

FAQ

• Czy przycisk wymaga baterii? Nie, przycisk działa w technologii bezbateryjnej – energię do wysłania sygnału radiowego generuje mechaniczne naciśnięcie (harvesting energii).
• Jakie jest napięcie zasilania odbiornika? Odbiornik wymaga napięcia 24V DC, które należy doprowadzić z zewnętrznego źródła.
• Czy przycisk jest podświetlany? Nie, model XB4RFB01 nie posiada podświetlenia – jest to bezprzewodowy nadajnik impulsowy bez elementów świecących.
