Przycisk kryty kompletny podświetlany Fi-22 samopowrotny 1NO 24V pomarańczowy | XB4BW35B1 Schneider Electric

Opis i Kluczowe Cechy

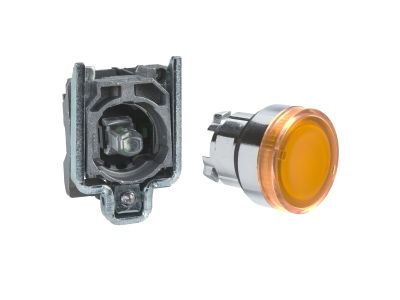

Przycisk kryty (mushroom head) kompletny podświetlany, samopowrotny, o symbolu XB4BW35B1, wyposażony w jeden styk normalnie otwarty (1NO). Dedykowany do montażu w otworze Fi-22 mm, z wbudowanym podświetleniem LED w kolorze pomarańczowym zasilanym napięciem 24V. Kompaktowa konstrukcja sprawdza się w aplikacjach wymagających intuicyjnej sygnalizacji stanu pracy oraz prostego sterowania impulsowego.

• Styk 1NO (normalnie otwarty): Zapewnia proste sterowanie – zwiera obwód po naciśnięciu przycisku, idealne do wysyłania impulsów sterujących do styczników, przekaźników lub sterowników PLC.
• Samopowrotność: Sprężynowy mechanizm gwarantuje automatyczny powrót przycisku do położenia spoczynkowego po zwolnieniu, co zwiększa bezpieczeństwo i ergonomię pracy operatora.
• Podświetlenie LED 24V (pomarańczowe): Wyraźna sygnalizacja wizualna ułatwia identyfikację przycisku nawet w słabym oświetleniu, a niskie napięcie zasilania zwiększa bezpieczeństwo instalacji.
• Montaż w otworze Fi-22 mm: Zgodność z popularnym standardem otworów montażowych w puszkach, panelach i rozdzielnicach upraszcza instalację oraz ewentualną wymianę.
• Kompletny zestaw: Obejmuje moduł stykowy oraz moduł podświetlenia – gotowy do podłączenia bez konieczności dokupowania dodatkowych elementów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Dla szczegółowych informacji o konkretnych certyfikatach i zakresie stosowania zaleca się sprawdzenie dokumentacji technicznej producenta.

Zastosowanie

Przycisk kryty XB4BW35B1 znajduje zastosowanie w różnorodnych układach sterowania i sygnalizacji w przemyśle oraz automatyce budynkowej.

• Sterowanie maszynami i urządzeniami przemysłowymi – jako przycisk start/stop z sygnalizacją stanu.
• Impulsowe sterowanie stycznikami, przekaźnikami i wejściami PLC – dzięki styku 1NO i samopowrotności.
• Sygnalizacja wizualna w panelach operatorskich, rozdzielnicach i szafach sterowniczych – podświetlenie pomarańczowe wskazuje konkretny stan pracy.
• Awaryjne sygnalizowanie gotowości lub potwierdzenia w układach zabezpieczeń, gdzie wymagany jest przycisk samopowrotny.

Wskazówki Montażowe

Montaż należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przycisk montuje się w otworze o średnicy 22 mm (standard fit‑22) w płycie czołowej szafy lub rozdzielnicy. Przewody podłączyć zgodnie ze schematem producenta, stosując przekrój dobrany do obciążenia i wymaganego momentu dokręcania zacisków. Nie przekraczać parametrów znamionowych podanych w karcie katalogowej – w razie wątpliwości sprawdzić dokumentację.

FAQ

• Czy podświetlenie działa przy napięciu innym niż 24V? Podświetlenie LED jest przystosowane wyłącznie do napięcia 24V (DC/AC – w zależności od modelu). Zastosowanie innego napięcia może uszkodzić diodę. Należy stosować wyłącznie napięcie zgodne z oznaczeniem na module podświetlenia.
• Jaki stopień ochrony (IP) ma ten przycisk? Producent nie podaje w danych wyjściowych konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy zakłada się IP20 od strony czołowej, jednak ostateczne IP zależy od zastosowanej obudowy. Prosimy o sprawdzenie karty katalogowej dla konkretnego zestawu.
• Czy styk 1NO samopowrotny nadaje się do funkcji E-stop? Nie. Styk normalnie otwarty (1NO) i samopowrotność nie spełniają wymogów norm bezpieczeństwa dla wyłączników awaryjnych (E-stop). Do tego celu wymagane są styki NC (normalnie zamknięte) oraz mechanizm podtrzymania (blokada). Przycisk XB4BW35B1 przeznaczony jest do sygnalizacji i impulsowego sterowania, a nie do bezpiecznego odcięcia zasilania.
