Przycisk kryty kompletny podświetl. fi22 samopowrotny 1NO 24V czerwony Harmony XB5 | XB5AW34B1 Schneider Electric

Opis i Kluczowe Cechy

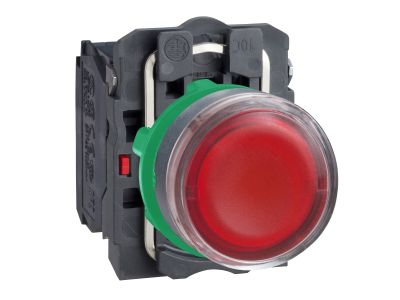

Przycisk kryty (grzybkowy) kompletny podświetlany seria Harmony XB5 firmy Schneider Electric, oznaczony symbolem XB5AW34B1. Zaprojektowany do montażu w otworze o średnicy 22 mm, wyposażony w jeden styk normalnie otwarty (1NO) oraz wbudowane podświetlenie LED przystosowane do napięcia 24 V AC/DC. Samopowrotny mechanizm zapewnia natychmiastowy powrót do położenia spoczynkowego po zwolnieniu przycisku.

• Styk 1NO (normalnie otwarty): Umożliwia proste sterowanie obwodami sygnalizacyjnymi i wykonawczymi – idealne rozwiązanie do podawania impulsów dla styczników, przekaźników lub wejść PLC.
• Podświetlenie LED 24 V AC/DC: Wyraźna wizualizacja stanu pracy przycisku – czerwony kolor poprawia ergonomię i bezpieczeństwo obsługi w warunkach słabego oświetlenia.
• Samopowrotny (sprężynowy) powrót: Gwarantuje jednoznaczne położenie styku – przycisk wraca do stanu spoczynkowego zaraz po puszczeniu, co jest kluczowe w aplikacjach sterowania ręcznego.
• Średnica otworu montażowego 22 mm: Standardowy wymiar ułatwiający integrację z panelami operatorskimi, pulpitami sterowniczymi i obudowami zgodnymi z normą DIN 43700.
• Kompletny zestaw (przycisk + głowica + element łączeniowy): Gotowy do bezpośredniego montażu – nie wymaga dodatkowych akcesoriów, co skraca czas instalacji.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z międzynarodowymi standardami branżowymi, posiada certyfikację CE. Spełnia wymagania dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co potwierdza bezpieczeństwo użytkowania w środowiskach przemysłowych oraz komercyjnych.

Zastosowanie

Przycisk XB5AW34B1 przeznaczony jest do stosowania w układach sterowania maszyn i urządzeń, gdzie wymagane jest podświetlane wyłączanie awaryjne lub impulsowe sterowanie. Sprawdza się w wielu scenariuszach:

• Awaryjne zatrzymanie (jako element obwodu bezpieczeństwa) – czerwony kolor głowicy i podświetlenie jednoznacznie identyfikują funkcję STOP.
• Podawanie impulsów do styczników i przekaźników w rozdzielnicach sterowniczych.
• Sygnalizacja stanów maszyny (włączenie/wyłączenie) z wizualnym potwierdzeniem przez podświetlenie.
• Automatyka budynkowa – sterowanie bramami, roletami, systemami alarmowymi w miejscach wymagających wyraźnego sygnalizowania stanu.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk montuje się w otworze o średnicy 22 mm w panelu lub obudowie (grubość panelu zgodna z dokumentacją producenta). Elementy łączeniowe podłączyć przewodami o przekroju dobranym do prądu obciążenia (zgodnie z danymi technicznymi na korpusie). Dokręcanie śrub zacisków należy wykonać z momentem określonym w instrukcji montażu. Po instalacji sprawdzić poprawność działania mechanizmu samopowrotnego i podświetlenia.

FAQ

• Czy podświetlenie LED działa zarówno na 24 V DC, jak i AC? Tak, wbudowany LED jest przystosowany do napięcia 24 V AC/DC – może być zasilany zarówno prądem stałym, jak i przemiennym.
• Jaki jest stopień ochrony tego przycisku? Producent nie podał konkretnego stopnia ochrony w dostarczonych danych. Aby zapewnić odpowiednią szczelność po montażu, należy stosować uszczelki i pierścienie dedykowane do danej obudowy. Typowo przyciski Harmony XB5 montowane w odpowiedniej obudowie osiągają IP66 (szczegóły w karcie katalogowej obudowy).
• Czy styk 1NO może być używany do bezpośredniego sterowania małym silnikiem? Styk normalnie otwarty (1NO) jest przeznaczony do obwodów sterowania (niskie prądy) i sygnalizacji. Do bezpośredniego załączania silników należy stosować styczniki lub przekaźniki mocy. W razie wątpliwości sprawdź dopuszczalny prąd znamionowy na etykiecie produktu.
