Przycisk kryty Harmony XB5 fi22 biały samopowrotny okrągły plastikowy | ZB5APA1 Schneider Electric

Opis i Kluczowe Cechy

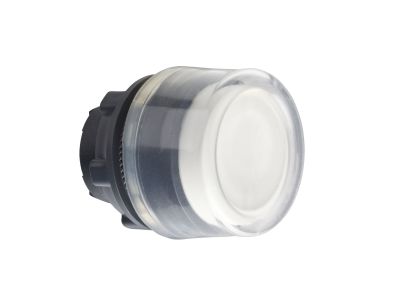

Przycisk sterowniczy Harmony XB5 (symbol ZB5APA1) to okrągły, plastikowy przycisk kryty w kolorze białym, przeznaczony do montażu w otworze o średnicy 22 mm. Jego konstrukcja samopowrotna (monostabilna) zapewnia chwilowe załączenie obwodu, a następnie automatyczny powrót do pozycji spoczynkowej – idealne rozwiązanie do impulsowego sterowania maszynami i urządzeniami.

• Montaż w otworze 22 mm: Uniwersalny standard dla aparatury sterowniczej – łatwy montaż w panelach, pulpitach i obudowach.
• Tryb samopowrotny (chwilowy): Po naciśnięciu przycisk łączy obwód tylko na czas przytrzymania, eliminując ryzyko przypadkowego pozostawienia w stanie aktywnym.
• Kolor biały i obudowa plastikowa: Wizualnie czytelny element interfejsu użytkownika, odporny na typowe obciążenia mechaniczne w warunkach przemysłowych.
• Kształt okrągły, kryty (flush): Nie wystaje poza powierzchnię panelu – minimalizuje ryzyko przypadkowego uruchomienia i ułatwia czyszczenie.
• Producent Schneider Electric – linia Harmony XB5: Sprawdzona jakość w automatyce przemysłowej i budynkowej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami branży automatyki. Posiada oznaczenie CE. Szczegółowe informacje o konkretnych normach dostępne są w karcie katalogowej producenta.

Zastosowanie

Przycisk ZB5APA1 sprawdzi się wszędzie tam, gdzie potrzebne jest chwilowe sterowanie – od prostych paneli operatorskich po zaawansowane układy automatyki.

• Sterowanie start/stop silników i maszyn produkcyjnych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Elementy sygnalizacji i przywołania (np. dzwonki, alarmy).
• Panele sterownicze w szafach rozdzielczych i pulpity operatorskie.

Wskazówki Montażowe

Przycisk może być montowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Montaż odbywa się w otworze o średnicy 22 mm (zgodnym z DIN/EN) w panelu lub obudowie. Dokręć pierścień mocujący z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do obciążenia i temperatury pracy. Po montażu sprawdź poprawność działania styku.

FAQ

• Czy przycisk ma podświetlenie LED? Według dostępnych danych (symbol ZB5APA1) przycisk jest w wersji bez podświetlenia. Do sygnalizacji wizualnej zalecamy zastosowanie dedykowanych lamp sygnalizacyjnych Harmony XB5.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości IP w podstawowej nazwie produktu. Typowo aparatura Harmony XB5 montowana w panelu może zapewniać ochronę IP66/IP67 (w zależności od oprawy i uszczelnienia). Sprawdź szczegóły w karcie katalogowej.
• Jaki jest tryb pracy styku (NO/NC)? Symbol ZB5APA1 nie precyzuje konfiguracji styków. Standardowo przyciski samopowrotne mogą być wyposażone w jeden zestyk NO lub NC – przed zamówieniem należy sprawdzić kod złącz stykowych (np. ZB5AZ101, ZB5AZ102) w dokumentacji.
