Przycisk kryty Fi-30mm LED 600V AC, 10A zielony | 9001K2L35LGGH13 Schneider Electric

Opis i Kluczowe Cechy

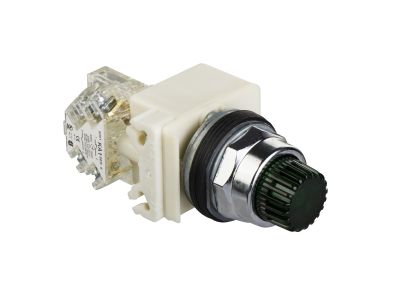

Przycisk kryty Fi-30mm LED Schneider Electric Harmony 9001K (symbol 9001K2L35LGGH13) to podświetlany przycisk sterowniczy z metalową obudową chromowaną, wyposażony w dwa styki: 1×NO i 1×NC. Zasilanie diody LED wynosi 24 V AC/DC, a styki przystosowane są do napięcia 600 V AC i prądu 10 A. Montowany w standardowym otworze o średnicy 30 mm, zapewnia czytelną sygnalizację stanu i niezawodne sterowanie w trudnych warunkach przemysłowych.

• Podświetlenie LED (zielony): Wyraźna sygnalizacja statusu widoczna z daleka, nawet w warunkach słabego oświetlenia; dioda zasilana napięciem 24 V AC/DC.
• Styki 1×NO + 1×NC (10 A, 600 V AC): Umożliwiają zarówno załączanie, jak i rozłączanie obwodów; prąd 10 A gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu.
• Metalowa obudowa chromowana, IP66: Odporność na kurz, wodę, uderzenia i wibracje – produkt sprawdza się w wymagających środowiskach (hale, maszyny, instalacje zewnętrzne).
• Montaż w otworze 30 mm: Kompatybilność z istniejącymi panelami; prosty mechanizm sprężynowy zapewnia niezawodność i długą żywotność.
• Certyfikaty dodatkowe: Posiada certyfikat Marine ABS, typy NEMA 1, 2, 3, 3R, 4, 12, 13 – potwierdzenie odporności w ekstremalnych warunkach.

Zgodność z Normami

Przycisk Harmony 9001K spełnia wymagania międzynarodowych norm dotyczących aparatury sterowniczej (certyfikaty morskie ABS, stopień ochrony IP66 oraz typy NEMA 1, 2, 3, 3R, 4, 12 i 13). Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki wysokiej odporności na czynniki środowiskowe i czytelnej sygnalizacji LED, przycisk doskonale sprawdza się w roli interfejsu operatora w różnorodnych aplikacjach przemysłowych.

• Sterowanie maszynami i urządzeniami w liniach produkcyjnych (start/stop, załączanie awaryjne).
• Sygnalizacja stanu pracy (włączony/wyłączony) w panelach operatorskich i szafach sterowniczych.
• Automatyka budynkowa i infrastruktura – kontrola oświetlenia, bram, systemów wentylacyjnych w warunkach zwiększonej wilgotności lub zapylenia.
• Zastosowania morskie i przemysł ciężki – certyfikat Marine ABS potwierdza odporność na korozję i wibracje.

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przycisk przeznaczony jest do montażu w otworze o średnicy 30 mm w panelu o grubości zgodnej z dokumentacją producenta. Połączenia przewodów należy wykonać za pomocą zacisków śrubowych, stosując moment dokręcania podany w instrukcji oraz przekroje przewodów dobrane do prądu 10 A. Pamiętaj o sprawdzeniu poprawności podłączenia diody LED (24 V AC/DC) i styków NO/NC.

FAQ

• Czy przycisk posiada podświetlenie LED i jakie jest jego napięcie zasilania? Tak, przycisk wyposażony jest w zieloną diodę LED zasilaną napięciem 24 V AC/DC. Podświetlenie działa niezależnie od styków i sygnalizuje stan urządzenia.
• Jaki jest stopień ochrony tego przycisku? Przycisk ma stopień ochrony IP66, co oznacza całkowitą odporność na kurz oraz ochronę przed silnymi strumieniami wody. Dodatkowo spełnia wymagania typów NEMA 1, 2, 3, 3R, 4, 12 i 13.
• Jakie są tryby pracy styków – czy są zwierne (NO) i rozwierne (NC)? Przycisk posiada jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Pozwala to na realizację funkcji załączania i wyłączania lub sygnalizacji w jednym urządzeniu.
