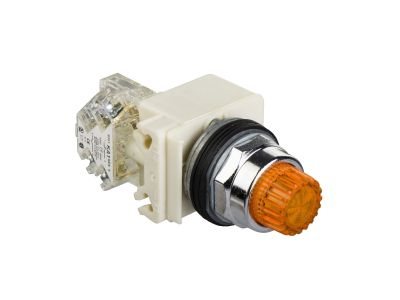

Przycisk kryty Fi-30mm 120V, 10C podświetlany z samopowrotem pomarańczowy | 9001K2L38LYAH13 Schneider Electric

Opis i Kluczowe Cechy

Przycisk kryty Fi-30mm Schneider Electric z serii Harmony 9001K, oznaczony symbolem 9001K2L38LYAH13, to podświetlany diodą LED (pomarańczowy) przycisk sterowniczy z funkcją samopowrotu. Wyposażony w jeden styk przełączany (zamienny) oraz zasilany napięciem 120 V AC. Obudowa chromowana zapewnia trwałość w trudnych warunkach, a montaż w standardowym otworze o średnicy 30 mm ułatwia instalację w istniejących panelach. Stopień ochrony IP66 gwarantuje odporność na kurz i strugi wody.

• Podświetlenie LED (pomarańczowe): Wyraźna sygnalizacja stanu pracy maszyny – widoczna nawet z daleka, zwiększa bezpieczeństwo i komfort obsługi.
• Styk przełączany (zamienny): Umożliwia zarówno załączanie, jak i rozłączanie obwodów w jednym urządzeniu, co upraszcza konfigurację układów sterowania.
• Stopień ochrony IP66: Odporność na kurz i wodę (strugi) pozwala na niezawodną pracę w wilgotnym, zakurzonym środowisku oraz na zewnątrz.
• Metalowa obudowa chromowana: Wytrzymała na uderzenia, wibracje i korozję – idealna do zastosowań narażonych na uszkodzenia mechaniczne.
• Montaż w otworze 30 mm: Szybka i łatwa instalacja w standardowych panelach sterowniczych oraz kompatybilność z istniejącymi rozwiązaniami.

Zgodność z Normami

Przycisk spełnia wymagania norm NEMA Type 1, 2, 3, 3R, 4, 12 i 13 oraz posiada certyfikat Marine ABS, potwierdzający przydatność w aplikacjach morskich. Stopień ochrony IP66 zapewnia odporność na wnikanie kurzu i wody pod ciśnieniem. Produkt oznaczony jest znakiem CE.

Zastosowanie

Dzięki solidnej konstrukcji i wysokiej ochronie przycisk sprawdza się w wymagających środowiskach przemysłowych oraz morskich. Może być stosowany jako element sterowania maszynami, sygnalizacji stanów pracy oraz w automatyce budynkowej.

• Sterowanie pracą maszyn i urządzeń w przemyśle ciężkim (linie produkcyjne, obrabiarki).
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w układach automatyki.
• Sygnalizacja optyczna stanów awaryjnych lub pracy w systemach ostrzegawczych.
• Zastosowania w środowisku morskim i na offshore (certyfikat Marine ABS).

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się w otworze o średnicy 30 mm w panelu. Podłączenie przewodów realizowane jest za pomocą zacisków śrubowych – moment dokręcania należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do obciążenia i obowiązujących norm.

FAQ

• Czy przycisk jest podświetlany? Jaki jest kolor podświetlenia? Tak, przycisk wyposażony jest w diodę LED o barwie pomarańczowej, zasilaną napięciem 120 V AC. Podświetlenie świeci się po wciśnięciu przycisku (w zależności od konfiguracji obwodu).
• Jaki stopień ochrony posiada przycisk? Przycisk ma stopień ochrony IP66 – jest odporny na kurz oraz strugi wody, co umożliwia pracę w trudnych warunkach, również na zewnątrz.
• Czy styk przycisku jest samopowrotny? Tak, przycisk działa w trybie samopowrotu (chwilowego załączenia) – po zwolnieniu wraca do pozycji spoczynkowej.
