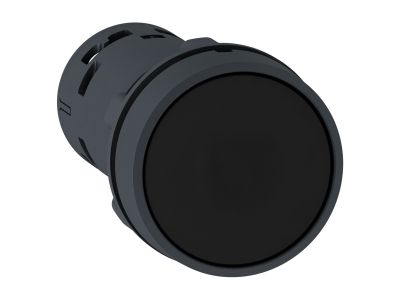

Przycisk kryty Fi-22mm z samopowrotem 1NO zaciski śrubow bez oznaczenia czarny, Harmony XB7 | XB7NA21 Schneider Electric

Opis i Kluczowe Cechy

Przycisk kryty Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NA21 to zaawansowane rozwiązanie sterownicze, które łączy w sobie ergonomię, trwałość oraz prostotę montażu. Urządzenie charakteryzuje się konstrukcją monolityczną, co oznacza, że korpus oraz styki stanowią jedną, zintegrowaną jednostkę. Takie rozwiązanie znacząco przyspiesza proces instalacji i minimalizuje ryzyko błędów montażowych. Przycisk został wyposażony w mechanizm samopowrotu (impulsowy), co sprawia, że po zwolnieniu nacisku styk automatycznie wraca do swojej pozycji wyjściowej.

• Konfiguracja styków: Urządzenie posiada jeden styk zwierny (1NO), idealny do inicjowania procesów w układach automatyki.
• Stopień ochrony IP65: Wysoka szczelność gwarantuje pełną odporność na wnikanie pyłu oraz ochronę przed strumieniami wody, co pozwala na pracę w wymagających środowiskach przemysłowych.
• Podwójna izolacja: Plastikowa ramka zapewnia wysoki poziom bezpieczeństwa elektrycznego, eliminując ryzyko porażenia przy kontakcie z obudową.
• Wytrzymałość mechaniczna: Produkt jest odporny na wibracje i uderzenia, co jest kluczowe w przypadku montażu na maszynach generujących drgania.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje stabilność elektryczną nawet w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Posiada certyfikację potwierdzającą stopień ochrony IP65, co jest kluczowe dla zachowania ciągłości pracy w obecności wilgoci i zanieczyszczeń stałych. Szeroki zakres temperatur pracy, wynoszący od -25°C do aż 70°C, sprawia, że przycisk spełnia wymagania stawiane komponentom pracującym zarówno w chłodniach, jak i w pobliżu procesów generujących wysokie temperatury.

Zastosowanie

Przycisk Harmony XB7 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki standardowej średnicy montażowej wynoszącej 22 mm, jest on w pełni kompatybilny z większością pulpitów sterowniczych, szaf rozdzielczych oraz kaset sterujących dostępnych na rynku. Idealnie sprawdza się w:

• Systemach sterowania liniami produkcyjnymi jako przycisk startu lub wyzwalania funkcji.
• Panelach operatorskich maszyn obróbczych (tokarki, frezarki, wtryskarki).
• Układach automatyki budynkowej i systemach HVAC.
• Urządzeniach transportu bliskiego, takich jak przenośniki czy podnośniki.

Wskazówki Montażowe

Instalacja przycisku XB7NA21 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Aby zapewnić długowieczność urządzenia, należy przestrzegać poniższych zaleceń:

• Otwór montażowy: Należy przygotować otwór o średnicy 22,5 mm, co zapewni odpowiednie pasowanie i stabilność przycisku.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zapobiec przegrzewaniu się połączenia pod wpływem drgań.
• Orientacja: Dzięki ergonomicznemu kształtowi, przycisk może być montowany w dowolnej orientacji na pionowych lub poziomych panelach sterowniczych.
• Okablowanie: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zwiększa pewność połączenia w zaciskach śrubowych.

FAQ

1. Czy przycisk posiada podświetlenie?
Nie, model XB7NA21 jest przyciskiem niepodświetlanym w kolorze czarnym. Jeśli wymagana jest sygnalizacja świetlna, należy wybrać model z serii Harmony XB7 z wbudowaną diodą LED.

2. Czy można do tego przycisku dołożyć dodatkowe styki?
Konstrukcja monolityczna serii XB7 oznacza, że styki są zintegrowane z korpusem. W przypadku konieczności posiadania większej liczby styków (np. 2NO lub 1NO+1NC), należy wybrać odpowiedni wariant gotowego produktu.

3. Czy przycisk nadaje się do montażu na zewnątrz?
Tak, dzięki stopniu ochrony IP65 oraz szerokiemu zakresowi temperatur pracy (-25°C do 70°C), przycisk może być stosowany w aplikacjach zewnętrznych, pod warunkiem zapewnienia ochrony przed bezpośrednim, długotrwałym działaniem ekstremalnych warunków atmosferycznych, które mogłyby wpłynąć na trwałość tworzywa.
