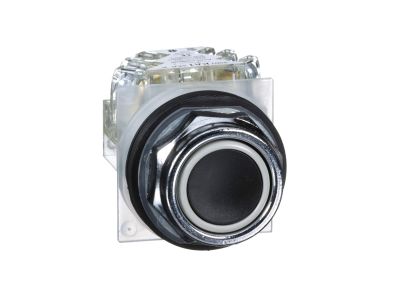

Przycisk kryty czarny samopowrotny metalowy ośmiokątny 1C/O, Fi-30mm Harmony 9001K | 9001KR1BH13 Schneider Electric

Opis i Kluczowe Cechy

Przycisk kryty samopowrotny (monostabilny) Schneider Electric Harmony 9001K o symbolu 9001KR1BH13 to wytrzymały element sterowniczy z metalową chromowaną obudową w kształcie ośmiokątnym. Wyposażony w jeden zestaw styków przełącznych 1C/O (1NO + 1NC) i przystosowany do montażu w standardowym otworze o średnicy 30 mm. Dzięki stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur pracy od -25°C do 70°C sprawdza się w ekstremalnych warunkach przemysłowych.

• Metalowa obudowa chromowana: odporna na korozję, uderzenia i wibracje – idealna do wymagających środowisk oraz aplikacji narażonych na uszkodzenia mechaniczne.
• Stopień ochrony IP66 oraz zgodność z typami NEMA 1, 2, 3, 3R, 4, 12, 13: gwarantuje niezawodne działanie w obecności pyłu, wilgoci i strumieni wody; certyfikat ABS potwierdza przydatność w zastosowaniach morskich.
• Styki 1C/O (1NO+1NC): uniwersalna konfiguracja umożliwia załączanie i rozłączanie obwodów sterowniczych – doskonałe do sygnalizacji, impulsów do styczników, przekaźników lub PLC.
• Szeroki zakres temperatur pracy -25°C do 70°C: zapewnia funkcjonalność w różnych strefach klimatycznych i procesach technologicznych bez ryzyka uszkodzenia elementów wewnętrznych.
• Łatwy montaż w otworze 30 mm i zaciski śrubowe: szybka instalacja i pewne łączenie przewodów, co skraca czas prac i minimalizuje ryzyko błędów.

Zgodność z Normami

Produkt posiada certyfikat Marine ABS (American Bureau of Shipping) oraz stopień ochrony IP66. Spełnia także wymagania typów obudów NEMA 1, 2, 3, 3R, 4, 12 i 13, co potwierdza jego odporność na kurz, wodę i uszkodzenia mechaniczne. Przycisk został zaprojektowany zgodnie z międzynarodowymi standardami obowiązującymi w branży automatyki przemysłowej.

Zastosowanie

Przycisk kryty monostabilny Harmony 9001K sprawdza się wszędzie tam, gdzie wymagane jest niezawodne sterowanie w trudnych warunkach środowiskowych.

• Sterowanie i sygnalizacja w maszynach produkcyjnych, obrabiarkach i liniach montażowych.
• Wydawanie impulsów sterujących do styczników, przekaźników i sterowników PLC w szafach sterowniczych.
• Zastosowania w przemyśle morskim, offshore i na platformach wiertniczych dzięki certyfikatowi ABS.
• Instalacje zewnętrzne oraz w pomieszczeniach wilgotnych – systemy wentylacji, pompownie, stacje uzdatniania wody.

Wskazówki Montażowe

Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk montuje się w standardowym otworze o średnicy 30 mm w panelu lub płycie czołowej. Do podłączenia przewodów należy użyć odpowiedniego wkrętaka, a moment dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego – w przypadku przewodów linkowych zaleca się użycie tulejek kablowych.

FAQ

• Czy przycisk posiada podświetlenie? Nie, wersja 9001KR1BH13 to przycisk kryty czarny, bez elementu świetlnego. Do sygnalizacji wizualnej należy zastosować oddzielną lampkę sygnalizacyjną.
• Jaki jest stopień ochrony tego przycisku? Stopień ochrony wynosi IP66 – całkowita odporność na kurz oraz ochrona przed silnymi strumieniami wody. Dodatkowo produkt spełnia wymagania NEMA Type 1, 2, 3, 3R, 4, 12 i 13.
• Jaki jest układ styków i tryb pracy? Przycisk ma jeden zestaw styków przełącznych 1C/O (1NO + 1NC) i jest monostabilny (samopowrotny) – po zwolnieniu nacisku wraca do pozycji spoczynkowej.
