Przycisk kompletny, zielony, blok styków, Push-in, NO + CLR, oznakowany I Harmony XB4 | XB4BA33115 Schneider Electric

Opis i Kluczowe Cechy

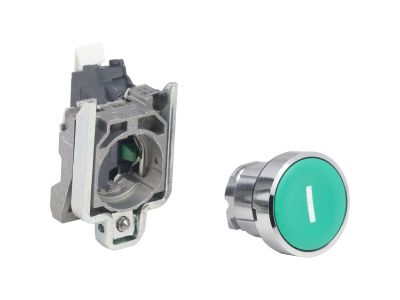

Przycisk kompletny Schneider Electric Harmony XB4 (symbol XB4BA33115) w kolorze zielonym z zestykami normalnie otwartymi (NO) i przezroczystą soczewką (CLR). Wyposażony w szybkie połączenie Push-in oraz oznaczenie „I”, co ułatwia identyfikację funkcji start. Gotowy do montażu – blok styków zintegrowany w jednej obudowie.

• Styk NO (normalnie otwarty): Zapewnia bezpieczne załączanie obwodu tylko przy wciśniętym przycisku – idealny do impulsowego sterowania stycznikami, przekaźnikami lub sygnalizacji.
• Połączenie Push-in: Umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi – skraca czas instalacji i eliminuje ryzyko poluzowania.
• Przezroczysta soczewka (CLR): Umożliwia montaż opcjonalnego modułu podświetlenia LED (brak w zestawie) – dostosowanie do warunków oświetleniowych stanowiska.
• Oznakowany symbolem „I”: Standardowe oznaczenie funkcji załączania – czytelne dla operatora i zgodne z międzynarodowymi konwencjami.
• Gotowy blok styków: Zintegrowany w jednym komponencie – eliminuje konieczność składania osobnych elementów, skraca czas montażu i zmniejsza ryzyko błędów.

Zgodność z Normami

Produkt zgodny z ogólnymi wymaganiami norm europejskich oraz posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie ze standardami jakości Schneider Electric.

Zastosowanie

Przycisk XB4BA33115 sprawdzi się w aplikacjach przemysłowych i automatyce budynkowej, gdzie wymagane jest niezawodne sterowanie impulsowe. Dzięki wytrzymałej konstrukcji może być montowany na szafach sterowniczych, pulpitach operatorskich oraz maszynach.

• Sterowanie impulsowe stycznikami i przekaźnikami w układach silnikowych.
• Sygnalizacja stanów pracy (np. załączanie linii produkcyjnej) w połączeniu z modułem podświetlenia.
• Praca jako przycisk start w systemach automatyki maszyn (oznaczenie I).
• Zastosowanie w rozdzielnicach i szafach sterowniczych o stopniu ochrony min. IP20 (w zależności od osprzętu).

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm (standardowy wycięcie dla aparatury Harmony XB4). Do podłączenia przewodów stosować złącza Push-in – zalecany przekrój żyły 0,5–1,5 mm² (dokładne dane w dokumentacji producenta). Przed instalacją sprawdzić kompatybilność z modułem podświetlenia (jeśli planowany).

FAQ

• Czy przycisk jest podświetlany? Nie – w zestawie nie ma modułu LED. Przezroczysta soczewka (CLR) umożliwia montaż opcjonalnego podświetlenia (np. XB4-BV…). Podświetlenie należy zamówić osobno.
• Jaki jest stopień ochrony przycisku? W danych producenta nie podano konkretnej wartości. Podczas montażu w szafie lub pulpicie należy stosować uszczelki i osprzęt zapewniający wymagany stopień ochrony całej instalacji.
• Co oznacza symbol „I” na przycisku? „I” to międzynarodowe oznaczenie funkcji START / załączanie (ON). Standard w aparaturze sterowniczej zgodny z IEC 60417.
