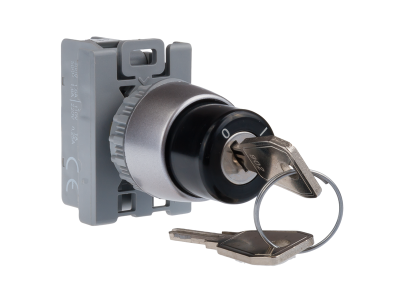

Przycisk kompletny pokrętny kluczem 2-poł., monostabilny, fi 22,5mm, montaż czołowy. 2 NO | SP22-SAC-20\. Spamel

Opis i Kluczowe Cechy

Przycisk pokrętny kluczem SP22-SAC-20 to kompaktowy element sterowniczy przeznaczony do montażu czołowego w otworze o średnicy 22,5 mm. Wyposażony w dwa styki normalnie otwarte (2 NO), działa w trybie monostabilnym – po zwolnieniu powraca do położenia spoczynkowego. Konstrukcja z mechanicznym blokowaniem kluczem zapewnia kontrolę dostępu, co zwiększa bezpieczeństwo instalacji. Doskonałe rozwiązanie do aplikacji wymagających chwilowego załączania dwóch niezależnych obwodów.

• 2 styki NO (normalnie otwarte): pozwalają na jednoczesne sterowanie dwoma obwodami lub redundantne sygnalizowanie stanu – zwiększona elastyczność połączeń.
• Tryb monostabilny: przycisk wraca do pozycji wyjściowej po zwolnieniu – idealny do impulsowego załączania, np. w sterownikach PLC czy stycznikach.
• Pokrętny zamek kluczowy: uniemożliwia przypadkowe lub nieuprawnione użycie – podnosi poziom bezpieczeństwa w strefach przemysłowych.
• Średnica otworu 22,5 mm: standardowy wymiar montażowy zgodny z wieloma panelami operatorskimi i puszkami – łatwa instalacja bez dodatkowych adapterów.
• Montaż czołowy: szybki i pewny montaż w płycie panelu za pomocą pierścienia mocującego – prostota obsługi dla instalatora.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi dyrektywami europejskimi i posiada certyfikat CE. Spełnia wymagania bezpieczeństwa dla aparatury sterowniczej w środowisku przemysłowym. Szczegółowe informacje o zgodności z poszczególnymi normami (np. IEC/EN) znajdują się w dokumentacji producenta.

Zastosowanie

Przycisk pokrętny kluczem SP22-SAC-20 sprawdza się w aplikacjach wymagających autoryzowanego, chwilowego załączania obwodów. Dzięki dwóm stykom NO może sterować zarówno odbiornikami, jak i przekazywać sygnały do układów automatyki.

• Sterowanie włączaniem/wyłączaniem maszyn i urządzeń produkcyjnych – klucz chroni przed niepożądanym uruchomieniem.
• Podawanie impulsów do styczników, przekaźników lub wejść sterowników PLC – szybkie i bezpieczne sygnalizowanie komend.
• Sygnalizacja stanów awaryjnych lub procesowych w panelach operatorskich – dwa niezależne obwody umożliwiają redundancję.
• Automatyka budynkowa (np. sterowanie bramami, roletami) – montaż w puszkach natynkowych lub rozdzielnicach z użyciem odpowiednich osłon.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie instalacji. Przycisk montuje się w otworze o średnicy 22,5 mm w płycie panelu, zabezpiecza pierścieniem mocującym. Przewody należy podłączyć do zacisków styków NO zgodnie ze schematem – przekrój żył dobrać do prądu obciążenia (wartość znamionowa prądu zgodnie z kartą katalogową). Dokręcać z momentem podanym przez producenta (brak danych w źródle – stosuj standardowy moment dla zacisków śrubowych 0,5–1,0 Nm). Po montażu sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Ile styków posiada przycisk SP22-SAC-20? Przycisk wyposażony jest w dwa styki normalnie otwarte (2 NO).
• Czy przycisk jest monostabilny, czy bistabilny? Jest monostabilny – po puszczeniu pokrętła sprężyna automatycznie wraca je do położenia wyjściowego, styk rozłączany.
• Jaki jest typ montażu? Montaż czołowy w otworze o średnicy 22,5 mm. Przycisk mocowany jest za pomocą nakrętki lub pierścienia od strony wewnętrznej panelu.
