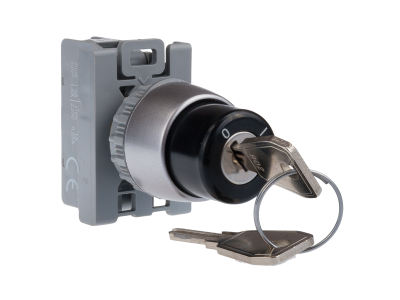

Przycisk kompletny pokrętny kluczem 2-poł., bistabilny, fi 22,5mm, montaż czołowy. 2 NO | SP22-SAV-20\. Spamel

Opis i Kluczowe Cechy

Przycisk kompletny pokrętny kluczem SP22-SAV-20 to bistabilny (samozatrzaskowy) łącznik 2-położeniowy przeznaczony do montażu czołowego w otworze o średnicy 22,5 mm. Wyposażony w dwa niezależne styki normalnie otwarte (2 NO), zapewnia elastyczność w realizacji obwodów sterowania bez ryzyka przypadkowej zmiany stanu.

• Bistabilny (samozatrzaskowy): Utrzymuje wybraną pozycję bez konieczności ciągłego nacisku – idealny do przełączania trybów pracy lub blokad.
• 2 styki NO: Dwa oddzielne obwody zwierne umożliwiają np. jednoczesne sterowanie dwoma odbiornikami lub redundancję sygnału.
• Pokrętło z kluczem: Zapobiega nieuprawnionej obsłudze – wymaga klucza do zmiany położenia, co zwiększa bezpieczeństwo i kontrolę.
• Średnica montażowa 22,5 mm: Standardowy otwór w panelu ułatwia instalację w rozdzielnicach, pulpitach i szafach sterowniczych.
• Montaż czołowy: Szybki montaż od przodu panelu bez konieczności demontażu całej aparatury.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do instalacji w obwodach sterowania niskiego napięcia – szczegółowe normy (jeśli mają zastosowanie) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Uniwersalny przycisk kluczowy bistabilny sprawdza się w aplikacjach wymagających selektywnego przełączania z zabezpieczeniem przed nieautoryzowaną zmianą stanu.

• Sterowanie dostępem do pomieszczeń technicznych lub stref ograniczonego dostępu.
• Przełączanie trybów pracy maszyn (np. ręczny/automatyczny) w szafach sterowniczych.
• Włączanie/wyłączanie oświetlenia awaryjnego lub sygnalizacji w obiektach użyteczności publicznej.
• Blokada rozruchu urządzeń w procesach serwisowych – wymaga klucza do ponownego uruchomienia.

Wskazówki Montażowe

Montaż i obsługa urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przycisk mocuje się w otworze o średnicy 22,5 mm (wg DIN IEC 947) w panelu o grubości dostosowanej do zakresu zacisku. Przewody należy podłączać do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją techniczną, a przekrój żył dobrać do prądu obwodu.

FAQ

• Czy przycisk wymaga klucza do każdej zmiany położenia? Tak, jest to bistabilny przełącznik kluczowy – do przestawienia pokrętła między dwoma pozycjami niezbędne jest użycie klucza, co zabezpiecza przed przypadkową lub nieuprawnioną zmianą stanu.
• Jaki typ styków posiada produkt? Wyposażony jest w dwa styki zwierne (2 NO – normally open), które zwierają się po przekręceniu klucza w pozycję aktywną.
• Czy można go zamontować w standardowej rozdzielnicy modułowej? Przycisk przeznaczony jest do montażu czołowego w otworze o średnicy 22,5 mm – pasuje do typowych paneli, puszek i szaf sterowniczych, ale nie do szyny DIN (wymaga oddzielnego otworu montażowego).
