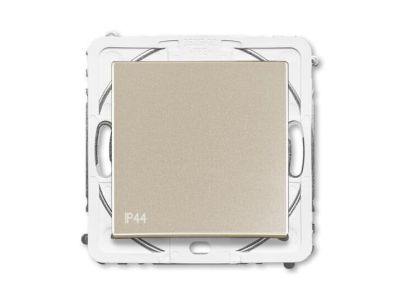

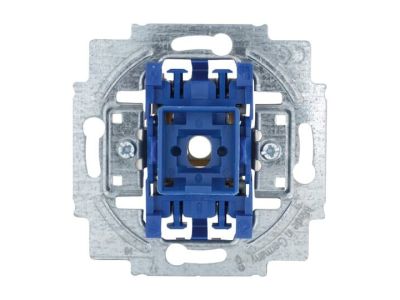

Przycisk kołyskowy 1-biegunowy zwierny, 2020 US-201 | 2CKA001413A0483 ABB

Alternatywny kod produktu: 2CKA001413A0483

Opis i Kluczowe Cechy

Przycisk kołyskowy 1-biegunowy zwierny 2020 US-201 (symbol 2CKA001413A0483) to element sterowniczy wyposażony w dwa niezależne styki sygnalizacyjne. Dzięki konstrukcji zwiernej (NO) zapewnia pewne załączanie obwodu po naciśnięciu, a kompaktowa forma ułatwia zabudowę w rozdzielnicach i szafach sterowniczych.

• Dwa niezależne styki sygnalizacyjne: Umożliwiają jednoczesną sygnalizację dwóch różnych stanów pracy lub sterowanie dwoma odrębnymi obwodami, co zwiększa funkcjonalność przy jednym elemencie.
• Styk zwierny (NO): Załącza obwód po aktywacji przycisku – standardowe rozwiązanie w układach sterowania, impulsowych i sygnalizacyjnych.
• Konstrukcja 1-biegunowa: Przeznaczona do przełączania jednego obwodu elektrycznego, co upraszcza okablowanie i zmniejsza liczbę punktów połączeniowych.
• Ergonomiczny mechanizm kołyskowy: Zapewnia wygodną obsługę z wyczuwalnym skokiem przełączania, co redukuje ryzyko niepełnego załączenia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i standardów DIN obowiązujących dla aparatury modułowej. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przycisk kołyskowy 2020 US-201 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest ręczna sygnalizacja lub sterowanie w układach niskiego napięcia. Dzięki dwóm niezależnym stykom sygnalizacyjnym sprawdza się w aplikacjach wymagających przekazania informacji o stanie do dwóch odbiorników jednocześnie.

• Sterowanie obwodami sygnalizacyjnymi w rozdzielnicach i szafach sterowniczych.
• Wysyłanie impulsów załączających do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu pracy urządzeń w automatyce budynkowej (np. tryb ręczny/automatyczny).
• Element wejściowy w prostych układach sterowania maszyn i instalacji przemysłowych.

Wskazówki Montażowe

Montaż przycisku kołyskowego 2020 US-201 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania zacisków dostosować do dokumentacji producenta.

FAQ

• Czy przycisk jest podświetlany? Produkt nie posiada podświetlenia LED – oferuje dwa niezależne styki sygnalizacyjne bez elementu świetlnego. W przypadku potrzeby sygnalizacji optycznej należy zastosować oddzielną oprawkę z lampką.
• Jaki stopień ochrony ma ten przycisk? Producent nie określa stopnia ochrony w danych katalogowych. Standardowo aparatura modułowa przeznaczona do zabudowy w rozdzielnicy oferuje ochronę IP20 przed dotykiem palcem i ciałami stałymi powyżej 12 mm.
• Czy styk jest zwierny czy rozwierny? Styk jest zwierny (NO – normally open), co oznacza, że obwód jest załączany po naciśnięciu przycisku. Po zwolnieniu powraca do stanu otwarcia.
