Przycisk HARSH, niebieski z piktogramem OR | ZB4BC98005RA Schneider Electric

Opis i Kluczowe Cechy

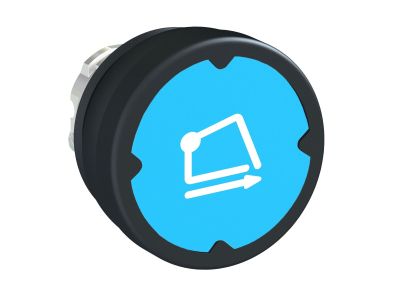

Przycisk HARSH oznaczony symbolem ZB4BC98005RA to niebieski element sterowniczy z piktogramem OR, przeznaczony do aplikacji w trudnych warunkach przemysłowych. Kompaktowa obudowa oraz czytelne oznaczenie graficzne ułatwiają szybką identyfikację funkcji. Produkt dostarczany jest jako kompletny przycisk (bez bloków stykowych) – wymaga doboru odpowiedniego modułu stykowego w zależności od wymagań instalacji.

• Kolor niebieski z piktogramem OR: Intuicyjna identyfikacja funkcji logicznej – symbol OR umożliwia jednoznaczne oznaczenie przycisku w panelach sterowniczych i na tablicach synoptycznych.
• Przeznaczenie do środowiska HARSH: Konstrukcja odporna na trudne warunki eksploatacji (zwiększona wytrzymałość mechaniczna, odporność na wibracje i zanieczyszczenia) – niezawodna praca w halach produkcyjnych oraz obiektach technicznych.
• Symbol katalogowy ZB4BC98005RA: Łatwa identyfikacja i zamawianie w systemach logistycznych, kompatybilność z szeroką gamą akcesoriów serii Harmony XB4.
• Montaż w standardowym otworze: Przygotowany do zabudowy w puszkach i panelach – wymiary zgodne z typowymi obudowami aparatury modułowej.

Zgodność z Normami

Przycisk spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Został zaprojektowany i wyprodukowany zgodnie z ogólnymi normami dla aparatury sterowniczej (seria IEC/EN 60947). Szczegółowe numery norm oraz deklarację zgodności można znaleźć w karcie katalogowej producenta.

Zastosowanie

Przycisk HARSH z piktogramem OR znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne, odporne na warunki zewnętrzne urządzenie sterownicze:

• Sterowanie maszynami i urządzeniami przemysłowymi – przyciski funkcyjne w szafach sterowniczych
• Sygnalizacja stanów pracy (ON/OFF, alarm, potwierdzenie) w panelach operatorskich
• Automatyka budynkowa – sterowanie oświetleniem, bramami, systemami wentylacji
• Systemy bezpieczeństwa i alarmowe – przyciski awaryjnego zatrzymania (po uzupełnieniu o odpowiedni moduł stykowy)

Wskazówki Montażowe

Montaż przycisku może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Element przeznaczony jest do zabudowy w otworze montażowym o średnicy 22 mm (zgodnie z serią XB4). Przykręcenie pokrętła mocującego należy wykonać zgodnie z momentem dokręcania podanym w dokumentacji technicznej. Dobór przekroju przewodów oraz bloków styków powinien uwzględniać przewidywane obciążenie oraz warunki środowiskowe.

FAQ

• Czy przycisk jest podświetlany? Nie, w skład zestawu nie wchodzi element świetlny. Przycisk ma formę pełną (nieprzezroczystą) z nadrukowanym piktogramem OR. Do sygnalizacji świetlnej można zastosować osobny moduł lampki sygnalizacyjnej (np. ZB4BV…).
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnego stopnia IP dla samego przycisku bez bloku stykowego. W zależności od zastosowanego obwodu i uszczelnienia obudowy, stopień ochrony może się różnić. Zalecamy zapoznanie się z pełną dokumentacją techniczną serii HARSH.
• Czy przycisk ma fabrycznie zamontowane styki? Nie, przycisk dostarczany jest jako element sterowniczy bez modułów stykowych. Należy dobrać odpowiedni blok styków (np. zwierny NO, rozwierny NC) zgodnie z potrzebną funkcją logiczną i obciążalnością prądową.
