Przycisk Harmony XB4 zielony fi 22 samoczynny powrót 1 NO ATEX | XB4BPS31EX Schneider Electric

Opis i Kluczowe Cechy

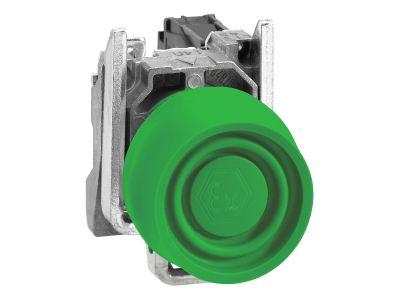

Przycisk sterowniczy Harmony XB4 od Schneider Electric, oznaczony symbolem XB4BPS31EX, to monolityczny przycisk z zielonym przyciskiem i funkcją samoczynnego powrotu. Wyposażony w jeden zestyk normalnie otwarty (1NO) o średnicy otworu montażowego 22 mm. Dzięki oznaczeniu ATEX nadaje się do stosowania w strefach zagrożonych wybuchem, co zwiększa bezpieczeństwo instalacji przemysłowych. Przycisk przeznaczony do montażu w panelach sterowniczych i pulpitach operatorskich.

• Zestyk 1NO (normalnie otwarty): Umożliwia chwilowe załączanie obwodów sterowniczych – idealny do generowania impulsów dla styczników, przekaźników lub wejść PLC.
• Samoczynny powrót (monostabilny): Po zwolnieniu przycisku zestyk wraca do położenia spoczynkowego, co zapewnia bezpieczne i jednoznaczne działanie bez ryzyka pozostania w stanie załączenia.
• Zielona kolorystyka: Ułatwia intuicyjną identyfikację funkcji (np. start, załączenie) zgodnie z międzynarodowymi oznaczeniami barwnymi.
• Średnica otworu 22 mm: Standardowy wymiar montażowy w obudowach i pulpitach, ułatwiający integrację z istniejącą aparaturą.
• Przystosowanie do stref ATEX: Oznaczenie ATEX świadczy o możliwości pracy w atmosferach potencjalnie wybuchowych – wymagane w przemyśle chemicznym, petrochemicznym czy górnictwie.

Zgodność z Normami

Produkt należy do rodziny Harmony XB4, która spełnia wymagania europejskich norm oraz posiada certyfikat CE. Oznaczenie ATEX potwierdza zgodność z dyrektywą 2014/34/UE dotyczącą urządzeń w strefach zagrożonych wybuchem. Szczegółowe numery norm dostępne są w pełnej karcie katalogowej producenta.

Zastosowanie

Przycisk XB4BPS31EX znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne sterowanie w trudnych warunkach przemysłowych, w tym w strefach zagrożonych wybuchem.

• Sterowanie urządzeniami w strefach ATEX (np. mieszalniki, pompy, wentylatory w zakładach chemicznych).
• Wysyłanie impulsów do styczników i przekaźników w szafach sterowniczych.
• Sygnalizacja załączenia lub potwierdzenia w panelach operatorskich (jako przycisk START).
• Automatyka budynkowa w obiektach z wymogami przeciwwybuchowymi (np. stacje paliw, magazyny substancji łatwopalnych).

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przycisk instaluje się w wycięciu o średnicy 22 mm w panelu lub obudowie. Zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją techniczną producenta. Przekrój podłączanych przewodów należy dobrać do obciążenia (zgodnie z obowiązującymi normami). Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia styków.

FAQ

• Czy przycisk ma podświetlenie LED? Nie, model XB4BPS31EX nie posiada wbudowanego podświetlenia. Jest to przycisk bez elementu świetlnego – przeznaczony wyłącznie do funkcji sterowniczej.
• Jaki jest stopień ochrony tego przycisku? Producent nie podaje bezpośrednio stopnia ochrony w samej nazwie. Standardowa rodzina Harmony XB4 oferuje IP66/IP67/IP69K w zależności od konfiguracji. Należy sprawdzić kartę katalogową dla konkretnego wariantu.
• Czy przycisk nadaje się do strefy 1/2 ATEX? Oznaczenie ATEX informuje o przystosowaniu do stref zagrożonych wybuchem, ale szczegółową kategorię (np. 2G/2D) określa pełna specyfikacja. Przed montażem w konkretnej strefie wymagana jest weryfikacja dokumentacji technicznej.
