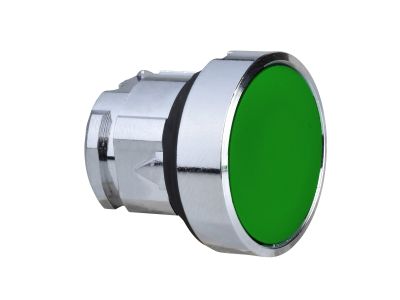

Przycisk Harmony XB4 płaski fi22 zielony samopowrotny bez podświetlenia okrągły metalowy | ZB4BPA3 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Harmony XB4, symbol ZB4BPA3, to płaski przycisk monostabilny (samopowrotny) o średnicy otworu montażowego 22 mm. Wykonany w metalowej obudowie, z zielonym przyciskiem, bez podświetlenia. Przeznaczony do montażu w panelach sterowniczych, łączy prostotę obsługi z trwałością mechaniczną.

• Średnica otworu 22 mm: standardowy wymiar umożliwiający szybki montaż w typowych panelach i puszkach, zgodny z międzynarodowym wzornictwem.
• Samopowrotny (monostabilny): po zwolnieniu przycisku wraca do pozycji spoczynkowej – idealny do wysyłania impulsów sterujących (styczniki, przekaźniki, PLC).
• Metalowa obudowa: wytrzymała konstrukcja odporna na uderzenia i uszkodzenia mechaniczne, zapewniająca długą żywotność w warunkach przemysłowych.
• Zielony kolor przycisku: ułatwia intuicyjną identyfikację funkcji (np. start, potwierdzenie) – zgodnie z powszechnymi konwencjami oznaczania.
• Bez podświetlenia: nie wymaga dodatkowego zasilania, co obniża koszty instalacji i upraszcza układ sterowania.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Zgodność z międzynarodowymi normami dla aparatury sterowniczej (seria Harmony XB4) gwarantuje bezpieczną eksploatację w standardowych zastosowaniach.

Zastosowanie

Przycisk ZB4BPA3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest chwilowe sterowanie sygnałami – od prostych maszyn po zaawansowane szafy sterownicze. Sprawdza się w układach wymagających niezawodnego impulsowania.

• Sterowanie załączaniem/wyłączaniem maszyn i urządzeń (start/stop).
• Wysyłanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja procesów (np. potwierdzenie wykonania operacji).
• Automatyka budynkowa i przemysłowa – panele operatorskie i pulpity sterownicze.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm (panel lub puszka) i mocowany za pomocą dołączonego pierścienia. Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową styków (szczegółowe dane w dokumentacji producenta). Moment dokręcania zacisków – według instrukcji dołączonej do produktu.

FAQ

• Czy przycisk jest podświetlany? Nie, model ZB4BPA3 jest wyposażony w przycisk bez podświetlenia. W razie potrzeby można zastosować wariant z modułem LED (osobno zamawiany).
• Czy przycisk jest samopowrotny? Tak, jest to przycisk monostabilny – po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej. Idealny do impulsowego sterowania.
• Jaką średnicę otworu montażowego wymaga? Przycisk przeznaczony jest do otworu o średnicy 22 mm (standard DIN/ISO).
