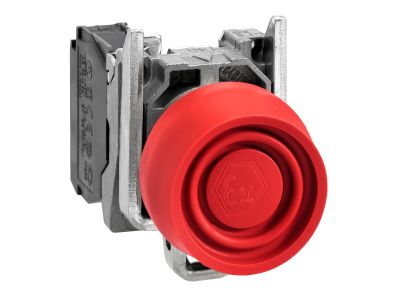

Przycisk Harmony XB4 okapturzony czerwony samopowrotny bez podświetlenia metalowy | XB4BPS42EX Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Harmony XB4 o symbolu XB4BPS42EX od Schneider Electric to kompaktowy element łączeniowy przeznaczony do montażu w panelach sterowniczych i rozdzielnicach. Model okapturzony, w kolorze czerwonym, wyposażony w samopowrotny mechanizm działania (chwilowy). Brak podświetlenia oraz metalowa obudowa zapewniają trwałość i prostotę w typowych zastosowaniach przemysłowych. Szerokość modułu – brak danych producenta.

• Samopowrotny (chwilowy): Styk powraca do położenia spoczynkowego po zwolnieniu przycisku – idealny do wysyłania impulsów sterujących do styczników, przekaźników lub sterowników PLC.
• Okapturzenie (osłona metalowa): Chroni przycisk przed przypadkowym wciśnięciem, zwiększając bezpieczeństwo w środowisku przemysłowym.
• Metalowa obudowa: Wytrzymała konstrukcja odporna na uderzenia i drgania, przedłużająca żywotność produktu.
• Brak podświetlenia: Uproszczona konstrukcja bez elementu LED – mniejsze ryzyko awarii w aplikacjach, gdzie sygnalizacja nie jest wymagana.
• Kolor czerwony: Wyraźne oznaczenie funkcji „STOP" lub awaryjnej – zgodne z przyjętymi konwencjami kolorystycznymi.

Zgodność z Normami

Produkt należy do sprawdzonej serii Harmony XB4, zaprojektowanej zgodnie z wymaganiami międzynarodowych norm bezpieczeństwa. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. W przypadku szczegółowych wymagań normatywnych zaleca się weryfikację w dokumentacji technicznej producenta.

Zastosowanie

Przycisk XB4BPS42EX sprawdza się w różnorodnych układach sterowania, gdzie wymagane jest chwilowe załączanie/wyłączanie obwodów.

• Sterowanie pracą maszyn i urządzeń przemysłowych (funkcje START/STOP).
• Wysyłanie impulsów do styczników, przekaźników lub wejść cyfrowych sterowników PLC.
• Element paneli operatorskich w szafach sterowniczych – w aplikacjach bez konieczności sygnalizacji świetlnej.
• Automatyka budynkowa – przyciski wywołania, kasowania alarmów itp.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przycisk mocowany jest do szyny TH35 (DIN) lub w otworze panelu (średnica 22 mm). Moment dokręcania oraz dopuszczalny przekrój przewodów – zgodnie z dokumentacją techniczną producenta. Należy dobierać przewody odpowiednie do prądu obciążenia.

FAQ

• Czy przycisk jest podświetlany? Nie, model XB4BPS42EX nie posiada elementu podświetlającego. Jeżeli potrzebujesz sygnalizacji, wybierz wariant z LED.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony w dostępnych danych. W przypadku montażu w suchych pomieszczeniach lub rozdzielnicach IP20 jest typowym minimalnym poziomem. Dla aplikacji narażonych na wilgoć lub pył zalecamy sprawdzenie karty katalogowej.
• Jaki jest tryb działania styku? Przycisk jest samopowrotny (chwilowy) – styk zwierany jest tylko podczas wciskania, po zwolnieniu wraca do stanu spoczynkowego.
