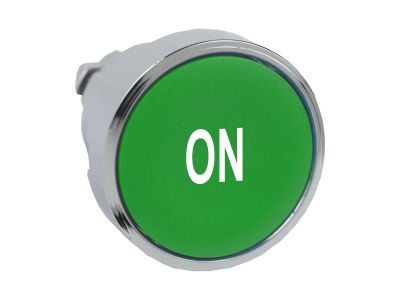

Przycisk Harmony XB4 kryty fi22 zielony samopowrotny bez podświetlenia okrągły metalowy | ZB4BP383 Schneider Electric

Opis i Kluczowe Cechy

Przycisk sterowniczy Harmony XB4 o symbolu ZB4BP383 to klasyczny element aparatury modułowej przeznaczony do montażu w panelach sterowniczych. Model w kolorze zielonym, samopowrotny (chwilowy), z metalową ramką i krytą główką o średnicy 22 mm, bez wbudowanego podświetlenia. Dzięki solidnej konstrukcji i zastosowaniu w sprawdzonej serii XB4 zapewnia niezawodność w codziennej pracy w instalacjach przemysłowych i budynkowych.

• Samopowrotny (monostabilny): Przycisk powraca do pozycji spoczynkowej po zwolnieniu – idealny do wysyłania krótkich impulsów sterujących, np. do styczników, przekaźników lub wejść PLC.
• Kolor zielony – funkcja START / załącz: Jednoznaczne oznaczenie wizualne zgodne z konwencją stosowaną w sterowaniu maszyn i automatyce budynkowej.
• Metalowa konstrukcja: Wytrzymała obudowa i ramka zwiększają odporność mechaniczną przycisku, odpowiednia do pracy w trudniejszych warunkach przemysłowych.
• Kryta główka (z osłoną): Zapobiega przypadkowemu naciśnięciu, zwiększa bezpieczeństwo obsługi w krytycznych aplikacjach.
• Standardowy otwór montażowy Ø22 mm: Uniwersalny wymiar zgodny z normami, ułatwia integrację z typowymi panelami i puszkami.

Zgodność z Normami

Przycisk Harmony XB4 ZB4BP383 spełnia wymagania europejskich norm dotyczących aparatury sterowniczej. Producent zapewnia deklarację zgodności CE, a seria XB4 jest szeroko stosowana w przemyśle zgodnie z wymaganiami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej. Dokładne oznaczenia norm prosimy sprawdzić w karcie katalogowej produktu.

Zastosowanie

Przycisk sterowniczy ZB4BP383 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne wydawanie poleceń załącz/wyłącz lub sygnałów chwilowych w obwodach sterowania.

• Sterowanie załączaniem silników, pomp czy wentylatorów za pomocą impulsu do stycznika.
• Wysyłanie sygnałów do sterowników PLC, przekaźników czasowych lub modułów logiki w automatyce przemysłowej.
• Ręczne sterowanie w szafach sterowniczych, panelach operatorskich jako przycisk START / potwierdzenia.
• Sygnalizacja i kasowanie błędów w aplikacjach, gdzie wymagana jest chwilowa interwencja operatora.

Wskazówki Montażowe

Montaż i wszelkie prace przy instalacji elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przycisk mocuje się w otworze o średnicy 22 mm w płycie panelu (grubość do 6 mm). Zaleca się dokręcenie pierścienia mocującego zgodnie z dokumentacją producenta (moment dokręcania ~1,5 Nm). Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia wg obowiązujących norm. Po montażu sprawdzić poprawność działania i szczelność mocowania.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie, model ZB4BP383 nie ma wbudowanego podświetlenia. W razie potrzeby sygnalizacji świetlnej można zastosować osobny moduł LED z serii Harmony XB4 (np. ZB4BV), montowany z tyłu główki.
• Jaki stopień ochrony ma ten przycisk? Producent nie podaje stopnia IP dla samej główki, natomiast seria Harmony XB4 w standardowej konfiguracji zapewnia ochronę na poziomie IP66/67 po poprawnym montażu. Szczegóły należy zweryfikować w karcie katalogowej zestawu.
• Jak działa przycisk samopowrotny – czy jest to styk NO czy NC? W modelu ZB4BP383 stan styku zależy od zastosowanego bloku stykowego (sprzedawanego osobno). Mogą to być styki NO, NC lub kombinacja. Sam przycisk jest monostabilny – powraca do pozycji spoczynkowej, a wciśnięcie zmienia stan styków na czas nacisku.
