Przycisk grzybkowy z opisem, M22-DP-S-X0, czarny RMQ-Titan M22 | 216724 Eaton

Alternatywny kod produktu: M22-DP-S-X0

Opis i Kluczowe Cechy

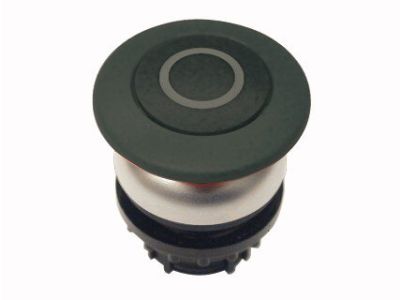

Przycisk grzybkowy M22-DP-S-X0 z serii RMQ-Titan M22 to samopowrotne urządzenie sterownicze przeznaczone do montażu w otworze 22 mm. Dzięki stopniowi ochrony IP66, IP67 oraz IP69K sprawdza się w środowiskach o wysokiej wilgotności, zapyleniu i wymagających mycia ciśnieniowego. Czarny grzybek z oznaczeniem oraz pierścień czołowy w kolorze tytanowym zapewniają czytelną identyfikację i odporność mechaniczną. Produkt może być podłączony do systemu komunikacji SmartWire-DT za pomocą dedykowanych przyłączy SWD-RMQ.

• Stopień ochrony IP66, IP67, IP69K: Odporność na kurz, wodę oraz wysokociśnieniowe mycie – gwarantuje niezawodną pracę w przemyśle spożywczym, chemicznym i w strefach mokrych.
• Samopowrót: Po zwolnieniu grzybka zestyk wraca do pozycji spoczynkowej – niezbędne w funkcji awaryjnego wyłączania i sterowania impulsowego.
• Pierścień czołowy tytan: Wytrzymały materiał odporny na korozję i udary – wydłuża żywotność w trudnych warunkach eksploatacji.
• Kompatybilność z SmartWire-DT: Możliwość integracji z systemem komunikacji SmartWire-DT (przyłącza SWD-RMQ) – ułatwia okablowanie i diagnostykę w nowoczesnych instalacjach.
• Wymiary przedniej części 22 x 22 mm: Standardowy otwór montażowy – pasuje do typowych paneli i obudów, upraszcza instalację.

Zgodność z Normami

Przycisk grzybkowy M22-DP-S-X0 spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza bezpieczeństwo użytkowania i zgodność z europejskimi przepisami dla aparatury sterowniczej.

Zastosowanie

Przeznaczony do pracy w obwodach sterowania i sygnalizacji w przemyśle, instalacjach budynkowych oraz maszynach. Sprawdzi się jako przycisk awaryjnego zatrzymania (emergency stop) w trudnych warunkach środowiskowych.

• Awarie wyłączanie w liniach produkcyjnych, przenośnikach i urządzeniach przemysłowych wymagających odporności na wilgoć i zabrudzenia.
• Sterowanie impulsowe styczników, przekaźników i wejść PLC w szafach sterowniczych narażonych na zachlapanie.
• Funkcja sygnalizacji (zastosowanie z odpowiednią wkładką świetlną – osobny moduł LED) w instalacjach alarmowych i automatyce budynkowej.
• Praca w środowiskach z myciem wysokociśnieniowym (IP69K) – m.in. w przemyśle spożywczym, farmaceutycznym i chemicznym.

Wskazówki Montażowe

Montaż i podłączenie przycisku grzybkowego powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na panelu z otworem 22 mm (zgodnym z DIN) za pomocą pierścienia czołowego. Zastosuj moment dokręcania oraz przekrój przewodów zgodny z dokumentacją producenta – dla zacisków śrubowych typowo 0,5–2,5 mm². Nie przekraczaj dopuszczalnych parametrów elektrycznych modułów stykowych (dobieranych osobno). Przed uruchomieniem sprawdź szczelność uszczelki pierścienia czołowego.

FAQ

• Czy przycisk grzybkowy M22-DP-S-X0 ma wbudowane podświetlenie LED? Nie, produkt nie zawiera elementów świetlnych. Do sygnalizacji optycznej należy zastosować oddzielną wkładkę LED z serii RMQ-Titan.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada stopień ochrony IP66, IP67 i IP69K, co oznacza pełną ochronę przed kurzem, wodoszczelność do 1 m głębokości (IP67) oraz odporność na strumienie wody pod wysokim ciśnieniem (IP69K).
• W jaki sposób działa przycisk – jaki jest tryb pracy styku? Przycisk jest samopowrotny, tzn. po naciśnięciu i zwolnieniu wraca do pozycji wyjściowej. Konfiguracja styków (NO/NC) zależy od zastosowanego modułu stykowego (dostępnego osobno w ofercie).
