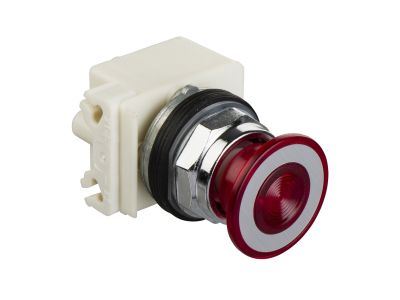

Przycisk grzybkowy podświetlany LED 24V o41 czerwony | 9001KR9P35LRR Schneider Electric

Opis i Kluczowe Cechy

Przycisk grzybkowy podświetlany LED 24V, oznaczony symbolem 9001KR9P35LRR, to element sterowniczy przeznaczony do montażu w panelach i pulpitach operatorskich. Charakteryzuje się czerwoną główką o średnicy 41 mm oraz wbudowanym podświetleniem LED zasilanym napięciem 24 V. Konstrukcja typu grzybkowego ułatwia intuicyjną obsługę nawet w rękawicach ochronnych.

• Podświetlenie LED 24 V: Wyraźna sygnalizacja stanu pracy oraz niskie zużycie energii i długa żywotność źródła światła.
• Średnica główki 41 mm: Ergonomiczny kształt umożliwiający szybkie i pewne uruchomienie, także w trudnych warunkach środowiskowych.
• Kolor czerwony: Zgodność z konwencją oznaczania funkcji STOP/awaryjne – zwiększa bezpieczeństwo poprzez jednoznaczne skojarzenie wzrokowe.
• Wbudowany moduł świecący: Redukuje konieczność stosowania zewnętrznych lamp sygnalizacyjnych, upraszczając okablowanie.
• Kompaktowa obudowa grzybkowa: Odporna na przypadkowe wciśnięcie, idealna do zastosowań wymagających niezawodnej blokady.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Jest zgodny z ogólnymi standardami bezpieczeństwa stosowanymi w automatyce przemysłowej oraz wytycznymi dotyczącymi aparatury sterowniczej montowanej na panelach.

Zastosowanie

Przycisk grzybkowy z podświetleniem LED znajduje zastosowanie wszędzie tam, gdzie konieczne jest wyraźne oznaczenie funkcji oraz łatwy dostęp do przycisku awaryjnego lub sygnalizacyjnego.

• Sterowanie awaryjne (STOP) w maszynach i urządzeniach przemysłowych.
• Sygnalizacja stanów pracy (załącz/wyłącz) na pulpitach operatorskich.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC.
• Automatyka budynkowa – w szafach sterowniczych systemów HVAC, oświetlenia czy bram.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk montuje się w otworze panelu – wymiary i grubość panelu należy dobrać zgodnie z dokumentacją techniczną producenta. Przewody podłącza się do zacisków zgodnie ze schematem, zwracając uwagę na biegunowość zasilania LED (24 V). Moment dokręcania śrub oraz przekrój przewodów powinny być dostosowane do prądu obwodu sterowniczego.

FAQ

• Jakie napięcie zasila podświetlenie LED? Podświetlenie wymaga zewnętrznego źródła napięcia 24 V (stałego lub przemiennego, w zależności od wersji). Należy sprawdzić oznaczenia na obudowie.
• Jaki jest kolor przycisku? Przycisk ma kolor czerwony, co jest standardowym oznaczeniem funkcji awaryjnych w automatyce.
• Jaka jest średnica główki przycisku? Średnica główki wynosi 41 mm, co zapewnia wygodną obsługę nawet w rękawicach ochronnych.
