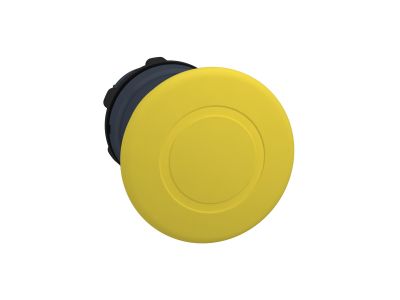

Przycisk grzybkowy Harmony XB5 fi22 żółty push pull okrągły plastikowy | ZB5AT5 Schneider Electric

Opis i Kluczowe Cechy

Przycisk grzybkowy push-pull Schneider Electric z serii Harmony XB5, symbol ZB5AT5, to okrągły łącznik o średnicy otworu montażowego 22 mm w kolorze żółtym. Wykonany z trwałego plastiku, przeznaczony do funkcji awaryjnego zatrzymania – mechanizm naciśnij-pociągnij zapewnia niezawodne rozłączanie obwodu po wciśnięciu i blokuje się, a zwolnienie wymaga pociągnięcia. Brak w dostarczonych danych szczegółowych parametrów prądowo-napięciowych – przed zastosowaniem należy zapoznać się z pełną kartą katalogową producenta.

• Konstrukcja push-pull (naciśnij-pociągnij): Po wciśnięciu przycisk blokuje się w stanie rozłączenia, a zwolnienie wymaga celowego pociągnięcia – zapobiega przypadkowemu załączeniu.
• Kolor żółty: Zwiększa widoczność przycisku w sytuacjach awaryjnych, ułatwiając szybką lokalizację.
• Średnica otworu 22 mm: Standardowy rozmiar pasujący do typowych paneli sterowniczych i obudów.
• Obudowa plastikowa: Lekka i odporna na korozję, odpowiednia do zastosowań w suchych pomieszczeniach przemysłowych.
• Króciec montażowy okrągły: Łatwy montaż w panelu za pomocą nakrętki mocującej (w zestawie).

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Szczegółowe certyfikaty oraz numery norm (np. IEC/EN 60947-5-1, IEC/EN 60204-1) dostępne są w pełnej dokumentacji technicznej producenta. Przed montażem należy sprawdzić odpowiednią deklarację zgodności dla konkretnej konfiguracji.

Zastosowanie

Przycisk grzybkowy push-pull ZB5AT5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne odcięcie zasilania w sytuacji zagrożenia. Dzięki mechanizmowi blokady idealnie nadaje się jako element wyłącznika awaryjnego (emergency stop) w układach sterowania maszyn.

• Wyłącznik bezpieczeństwa w maszynach produkcyjnych i liniach montażowych.
• Sygnalizacja awarii i ręczne zatrzymanie urządzeń w automatyce budynkowej.
• Sterowanie zasilaniem napędów i przekaźników w szafach sterowniczych.
• Punkt odcięcia zasilania w instalacjach przemysłowych i warsztatowych.

Wskazówki Montażowe

Montaż przycisku może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Przycisk przeznaczony jest do montażu w panelu o grubości od 1 do 6 mm – należy wywiercić otwór o średnicy 22 mm. Dokręcać nakrętkę mocującą z momentem zgodnym z dokumentacją producenta (zwykle 1,5–2,5 Nm). Przekrój przewodów przyłączeniowych dobrać do obciążenia na podstawie specyfikacji technicznej styków – brak danych w dostarczonym źródle. Przed przystąpieniem do prac upewnić się, że obwód jest odłączony od źródła napięcia.

FAQ

• Czy przycisk jest podświetlany? W dostarczonych danych nie ma informacji o podświetleniu – standardowy model ZB5AT5 nie posiada wbudowanego źródła światła. W razie potrzeby można zastosować dodatkowe moduły LED z serii Harmony XB5 (dostępne osobno).
• Jaki jest stopień ochrony IP tego przycisku? W dostępnym źródle nie podano stopnia ochrony IP. Dla standardowych przycisków Harmony XB5 w wersji plastikowej producent deklaruje zazwyczaj IP66/IP67 po prawidłowym montażu – zalecamy weryfikację w karcie katalogowej.
• Jak działa mechanizm push-pull – czy to przycisk zwierny czy rozwierny? Tryb pracy zależy od konfiguracji styków montowanych wewnątrz przycisku. W dostarczonych danych nie określono stanu styków – najczęściej w zastosowaniach awaryjnych stosuje się zestyki rozwierne (NC), które po wciśnięciu rozłączają obwód. Należy dobrać odpowiedni blok styków (np. ZBE101) i skonfigurować zgodnie z potrzebami.
