Przycisk grzybkowy Fi 40 czerwony 2 pozycyjny wkręcany napęd metalowy 1NC Harmony 9001K | 9001KR9RH6 Schneider Electric

Opis i Kluczowe Cechy

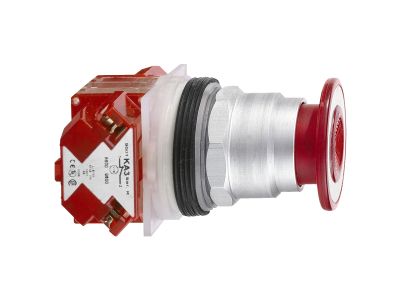

Przycisk grzybkowy Schneider Electric Harmony 9001K (symbol 9001KR9RH6) to dwupozycyjny element sterowniczy z napędem metalowym, przeznaczony do zastosowań wymagających szybkiej i niezawodnej ingerencji operatora. Wyposażony w 1 styk normalnie zamknięty (NC) oraz czerwoną, podświetlaną głowicę o średnicy 40 mm, montowany w otworze 30 mm. Stopień ochrony IP66 gwarantuje odporność na kurz i strugi wody, co umożliwia pracę w wymagających warunkach przemysłowych.

• Styk 1NC: Normalnie zamknięty zestyk zapewnia bezpieczne przerwanie obwodu po wciśnięciu przycisku – kluczowe w systemach awaryjnego zatrzymania.
• Dwupozycyjny mechanizm śrubowo-zapadkowy: Po wciśnięciu przycisk pozostaje w pozycji zatrzaśniętej, a powrót wymaga ręcznego obrotu lub pociągnięcia – zgodnie z wymogami dla przycisków bezpieczeństwa.
• Podświetlenie czerwone LED: Wyraźna sygnalizacja wizualna ułatwia lokalizację przycisku nawet w złych warunkach oświetleniowych.
• Stopień ochrony IP66: Pyłoszczelność i odporność na silne strugi wody – idealne do pracy na zewnątrz, w myjniach, przemyśle spożywczym czy maszynach narażonych na wilgoć.
• Kompaktowa konstrukcja: Chromowana obudowa i montaż w otworze 30 mm pozwalają na zabudowę w ciasnych panelach, oszczędzając miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Przeznaczony do montażu w systemach zgodnych z zasadami bezpieczeństwa maszyn (dyrektywa 2006/42/WE) oraz standardami DIN. Szczegółowe informacje o konkretnych normach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przycisk grzybkowy Harmony 9001K sprawdza się wszędzie tam, gdzie niezbędne jest szybkie, mechaniczne przerwanie obwodu sterowniczego. Dzięki podświetleniu i wysokiej szczelności nadaje się do różnorodnych instalacji przemysłowych i budynkowych.

• Awaryjne zatrzymanie maszyn (funkcja stop) – wtryskarki, prasy, linie pakujące.
• Sterowanie sekwencyjne w systemach transportu – taśmociągi, dźwigi, bramy.
• Sygnalizacja stanów alarmowych w rozdzielnicach i pulpittach sterowniczych.
• Zastosowania w przemyśle spożywczym, chemicznym oraz na zewnątrz budynków – dzięki IP66.

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przycisk montuje się w otworze o średnicy 30 mm w panelu o grubości do 6 mm (szczegóły w dokumentacji). Połączenie przewodów należy zrealizować z użyciem bloku zaciskowego (w zestawie), a moment dokręcania śrub zacisków dostosować do wytycznych producenta. Przekrój przewodów dobrać do prądu obwodu sterowniczego. Po montażu sprawdzić poprawność działania mechanizmu zapadkowego.

FAQ

• Czy przycisk jest podświetlany? Tak, głowica świeci na czerwono (podświetlenie LED). Napięcie zasilania podświetlenia należy sprawdzić w dokumentacji technicznej produktu – w zestawie nie ma podanej wartości.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony IP66 – pyłoszczelność i odporność na silne strugi wody, co czyni go odpowiednim do pracy w trudnych warunkach atmosferycznych i przemysłowych.
• Jak działa styk w tym modelu? Przycisk wyposażony jest w jeden styk normalnie zamknięty (NC). W stanie spoczynku styk jest zwarty, po wciśnięciu przycisku rozłącza obwód. Mechanizm śrubowo-zapadkowy utrzymuje przycisk w pozycji wciśniętej – powrót wymaga ręcznego odblokowania.
