Przycisk grzybkowy Fi 35 wkręcany napęd 2 pozycyjny czarny 1 C/O metalowy Harmony 9001K | 9001KR24BH13 Schneider Electric

Opis i Kluczowe Cechy

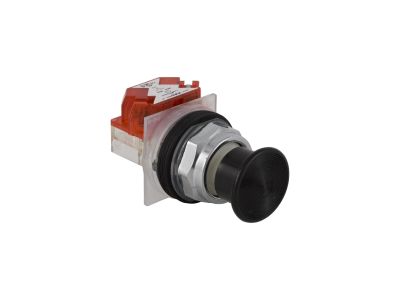

Przycisk grzybkowy Schneider Electric Harmony 9001K (symbol 9001KR24BH13) to monostabilny element sterowniczy z wkręcanym napędem 2‑pozycyjnym. Wyposażony w zestyk 1 C/O (1 normalnie otwarty + 1 normalnie zamknięty) oraz metalową chromowaną obudowę, zapewnia niezawodne sygnalizowanie i wyłączanie awaryjne. Głowica o średnicy 35 mm jest wyraźnie widoczna i łatwa do obsługi, nawet w rękawicach. Stopień ochrony IP66 gwarantuje odporność na kurz i silne strumienie wody, co umożliwia pracę w wymagających warunkach przemysłowych.

• Zestyk 1 C/O (1NO+1NC): Umożliwia realizację zarówno sygnalizacji, jak i wyłączania awaryjnego w jednym urządzeniu, co upraszcza okablowanie i zwiększa funkcjonalność.
• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strumieniami wody – idealny do zastosowań zewnętrznych oraz w przemyśle spożywczym czy chemicznym.
• Głowica grzybkowa o średnicy 35 mm: Doskonale widoczna z daleka, umożliwia szybkie i pewne wciśnięcie nawet w rękawicach ochronnych.
• Metalowa chromowana obudowa: Wytrzymała mechanicznie i odporna na korozję, co zapewnia długą żywotność w agresywnych środowiskach.
• Monostabilny z samoczynnym powrotem: Przycisk po zwolnieniu wraca do położenia spoczynkowego, co gwarantuje bezpieczne sterowanie impulsowe i zgodność z wymogami awaryjnego zatrzymania.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Spełnia standardy branżowe dla przycisków sterowniczych stosowanych w instalacjach przemysłowych. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują zachowanie deklarowanych parametrów.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałej konstrukcji przycisk sprawdza się w różnorodnych aplikacjach przemysłowych oraz w systemach automatyki budynkowej.

• Awaryjne zatrzymywanie maszyn i urządzeń (funkcja STOP) w panelach operatorskich.
• Sterowanie impulsowe styczników, przekaźników i PLC w szafach sterowniczych.
• Sygnalizacja stanów w liniach produkcyjnych oraz na zewnętrznych pulpitach.
• Aplikacje narażone na wilgoć, zapylenie i opady atmosferyczne (np. przemysł spożywczy, chemiczny, budownictwo).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Przycisk montuje się w otworze o średnicy 30 mm w panelu lub obudowie – dla zachowania stopnia IP66 należy zastosować uszczelkę (jeśli przewidziana w zestawie). Przewody podłączyć do zacisków zgodnie z dokumentacją techniczną producenta, przestrzegając zalecanego momentu dokręcania. Przekrój przewodów dobrać do spodziewanego prądu roboczego (standardowo min. 0,5 mm² dla obwodów sygnałowych).

FAQ

• Czy przycisk jest podświetlany? Nie, model 9001KR24BH13 nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu zaleca się stosowanie oddzielnych lamp sygnalizacyjnych lub modułów LED z serii Harmony.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada stopień ochrony IP66 – jest pyłoszczelny i odporny na silne strumienie wody, co pozwala na stosowanie w trudnych warunkach środowiskowych.
• Czy przycisk jest monostabilny czy bistabilny? Przycisk jest monostabilny – po naciśnięciu i zwolnieniu wraca samoczynnie do położenia spoczynkowego, co jest standardem w aplikacjach awaryjnego zatrzymania i sterowania impulsowego.
