Przycisk grzybkowy fi-30mm plastik C/O 41mm czarny | 9001KR9BH13 Schneider Electric

Opis i Kluczowe Cechy

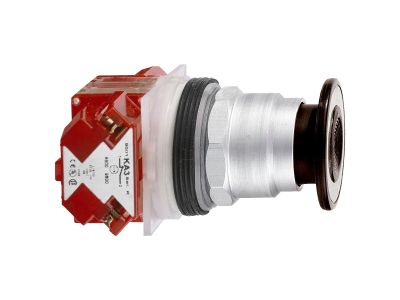

Przycisk grzybkowy Schneider Electric 9001KR9BH13 z serii Harmony 9001K to niezawodne rozwiązanie do awaryjnego zatrzymania maszyn i urządzeń. Wyposażony w główkę plastikową o średnicy 30 mm i duży grzybek 41 mm, zapewnia wygodną obsługę nawet w rękawicach. Styk przełączny 1C/O (1NO+1NC) o obciążalności prądowej 10 A i napięciu 600 V AC gwarantuje bezpieczne przerywanie obwodów sterowniczych bez ryzyka przegrzania styków.

• Styk 1C/O (przełączny): Umożliwia zarówno zwieranie, jak i rozwieranie obwodu w jednym elemencie, co upraszcza okablowanie i zwiększa elastyczność projektowania układów sterowania.
• Prąd znamionowy 10 A przy 600 V AC: Wysoka obciążalność pozwala na bezpośrednie sterowanie odbiornikami o znacznym poborze mocy, eliminując potrzebę stosowania dodatkowych styczników.
• Główka plastikowa fi 30 mm z grzybkiem 41 mm: Duża powierzchnia nacisku ułatwia szybkie i pewne wyzwolenie w sytuacji awaryjnej, a wytrzymały materiał odporny na uderzenia wydłuża żywotność.
• Mechanizm samoblochowania (twist-to-release): Po naciśnięciu przycisk pozostaje w pozycji zablokowanej, a do odblokowania wymagany jest obrót grzybka – zgodnie z wymogami norm bezpieczeństwa dla funkcji stopu awaryjnego.
• Seria Harmony 9001K: Sprawdzona rodzina aparatury sterowniczej Schneider Electric, gwarantująca kompatybilność z bogatym wachlarzem akcesoriów (pierścienie, osłony, blokady stykowe).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury sterowniczej w środowisku przemysłowym. Montaż i użytkowanie zgodne z zaleceniami producenta zapewniają pełną zgodność z dyrektywami niskonapięciowymi.

Zastosowanie

Przycisk grzybkowy 9001KR9BH13 dedykowany jest do obwodów sterowania awaryjnego oraz sygnalizacji. Sprawdzi się w każdym miejscu, gdzie wymagane jest natychmiastowe odłączenie zasilania lub zatrzymanie procesu.

• Awaryjne zatrzymanie maszyn i urządzeń produkcyjnych (zgodnie z EN 60204-1).
• Sterowanie bezpośrednie odbiornikami jednofazowymi do 10 A / 600 V AC (wentylatory, pompy, oświetlenie).
• Podawanie sygnałów impulsowych do przekaźników, styczników lub sterowników PLC w szafach sterowniczych.
• Zastosowania w automatyce budynkowej (bramy, kurtyny świetlne, przyciski ewakuacyjne).

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przeznaczony do montażu w otworze panelu o średnicy 30 mm (standard 30,5 mm). Styki przyłączeniowe łącz przewodami o przekroju dobranym do prądu obciążenia (zalecane L ≤ 2,5 mm² dla 10 A). Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź poprawność działania blokady i odblokowania.

FAQ

• Czy przycisk ma podświetlenie LED? Nie, model 9001KR9BH13 nie jest wyposażony w element podświetlający. W razie potrzeby sygnalizacji świetlnej można zastosować osobną lampkę sygnalizacyjną lub wybrać wariant z wbudowanym LED.
• Jaki jest stopień ochrony obudowy? W dostarczonych danych nie podano stopnia IP. Typowo dla aparatury panelowej wewnątrz szaf sterowniczych przyjmuje się IP20. W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować osłonę dodatkową.
• Czy styk pracuje w trybie chwilowym czy podtrzymującym? Przycisk działa w trybie samoblochowania – po naciśnięciu pozostaje w stanie zamkniętym (styki przełączone) aż do momentu odblokowania przez obrót grzybka. Jest to standardowe zachowanie dla przycisków stopu awaryjnego.
