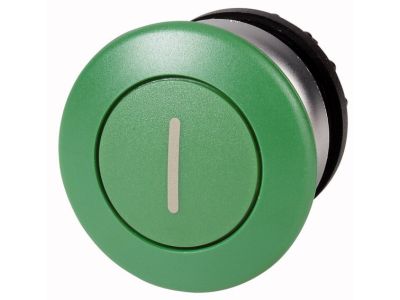

Przycisk grzybkowy bez samopowrotu, M22-DRP-G-X1, zielony RMQ-Titan M22 | 216753 Eaton

Alternatywny kod produktu: M22-DRP-G-X1

Opis i Kluczowe Cechy

Przycisk grzybkowy bez samopowrotu M22-DRP-G-X1 (symbol 216753) z serii RMQ-Titan M22 to element aparatury sterująco-sygnalizacyjnej zaprojektowany do pracy w trudnych warunkach przemysłowych. Zielone wieczko ułatwia identyfikację, a wysoki stopień ochrony oraz odporność mechaniczna gwarantują niezawodność nawet w aplikacjach narażonych na wilgoć, kurz i intensywną eksploatację.

• Stopień ochrony IP67 / IP69K: Pełna odporność na pył, krótkotrwałe zanurzenie w wodzie oraz strumienie gorącej wody pod wysokim ciśnieniem – idealne do mycia w przemyśle spożywczym i chemicznym.
• Odporność na udary i wibracje: Konstrukcja wytrzymująca mechaniczne obciążenia, co zapobiega uszkodzeniom w maszynach o dużym drganiu lub w transporcie.
• Odporność na ścieranie: Solidna obudowa i elementy sterujące zachowują czytelność i funkcjonalność nawet przy częstym użytkowaniu.
• Zintegrowany układ połączeń ochronnych: Zwiększa bezpieczeństwo eksploatacji i dostępność urządzenia poprzez lepszą ochronę przed zwarciami i przepięciami.
• Mechanizm bez samopowrotu: Po wciśnięciu przycisk pozostaje w pozycji zwartej do momentu ręcznego odblokowania – wymagane dla funkcji awaryjnego stopu (E‑Stop) zgodnie z wymogami bezpieczeństwa.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z europejskimi standardami dla aparatury sterowniczej i sygnalizacyjnej (normy DIN EN). Wykonany z materiałów odpornych na warunki przemysłowe, zapewnia bezpieczną pracę w zalecanych zakresach użytkowania.

Zastosowanie

Przycisk grzybkowy bez samopowrotu M22-DRP-G-X1 przeznaczony jest do sytuacji, w których operator musi utrzymać stan aktywny bez ciągłego nacisku. Znajduje zastosowanie w różnych gałęziach przemysłu i automatyki budynkowej.

• Funkcja awaryjnego zatrzymania (E‑Stop) w maszynach i liniach produkcyjnych – wymagana w wielu instalacjach bezpieczeństwa.
• Sterowanie urządzeniami w środowiskach mokrych lub zapylonych, np. w stacjach uzdatniania wody, przemyśle spożywczym, rolnictwie.
• Impulsy sterujące do styczników, przekaźników lub PLC w szafach sterowniczych o wysokiej odporności na trudne warunki.
• Sygnalizacja i obsługa w systemach automatyki budynkowej (bramy, pompy, wentylacja) tam gdzie wymagany jest niezawodny przycisk bez samopowrotu.

Wskazówki Montażowe

Montaż przycisku grzybkowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk przeznaczony jest do montażu w otworze panelu (średnica montażowa zgodna z dokumentacją serii). Przekrój przyłączanych przewodów należy dobrać do prądu obwodu oraz wymagań dotyczących momentu dokręcania zacisków – wartości podane w instrukcji produktu. Po montażu sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Czy przycisk jest podświetlany? W dostarczonym modelu M22-DRP-G-X1 nie ma zintegrowanego elementu LED ani podświetlenia. Seria RMQ-Titan oferuje osobne elementy świetlne (np. lampki sygnalizacyjne), które można montować obok przycisku, jeśli wymagana jest sygnalizacja – prosimy sprawdzić dedykowane akcesoria.
• Jaki jest stopień ochrony tego przycisku? Stopień ochrony wynosi IP67 oraz IP69K, co oznacza całkowitą ochronę przed pyłem, ochronę przed krótkotrwałym zanurzeniem (IP67) oraz odporność na strumienie gorącej wody pod wysokim ciśnieniem (IP69K).
• Jak działa tryb bez samopowrotu? Po wciśnięciu przycisku styki (jeśli są wyposażone) pozostają w stanie zwartym – przycisk nie wraca samoczynnie do pozycji wyjściowej. Aby go zwolnić, należy go pociągnąć lub obrócić (w zależności od konstrukcji). Mechanizm ten stosuje się m.in. w obwodach awaryjnego stopu, gdzie wymagany jest stały sygnał do czasu ręcznej interwencji.
