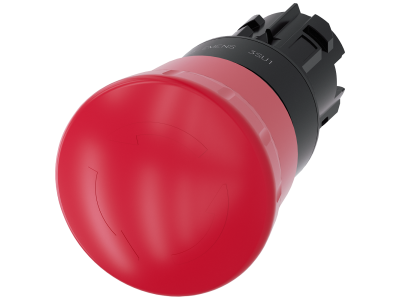

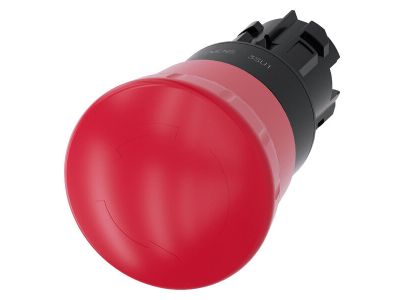

Przycisk grzybkowy awaryjny, STOP, 22mm, okrągły, plastikowy, czerwony, SIRIUS ACT | 3SU1000-1HB20-0AA0 Siemens

Opis i Kluczowe Cechy

Przycisk grzybkowy awaryjny z serii SIRIUS ACT o numerze katalogowym 3SU1000-1HB20-0AA0 to wysokiej klasy element sterowniczy zaprojektowany przez firmę Siemens z myślą o najwyższym bezpieczeństwie w systemach automatyki przemysłowej. Urządzenie charakteryzuje się jaskrawym, czerwonym kolorem grzybka, co zapewnia natychmiastową rozpoznawalność w sytuacjach krytycznych. Średnica montażowa wynosząca standardowe 22 mm pozwala na łatwą integrację z większością pulpitów sterowniczych i obudów maszynowych. Wykonanie z wysokiej jakości tworzywa sztucznego gwarantuje odporność na korozję oraz działanie wielu substancji chemicznych, co jest kluczowe w trudnych warunkach hal produkcyjnych.

• Modułowa konstrukcja: System SIRIUS ACT umożliwia elastyczną konfigurację poprzez dobór odpowiednich bloków styków i uchwytów montażowych.
• Ergonomia: Okrągły kształt grzybka o zoptymalizowanej powierzchni ułatwia pewną aktywację nawet w rękawicach roboczych.
• Trwałość: Zastosowane materiały termoplastyczne zapewniają długą żywotność mechaniczną elementu wykonawczego.
• Estetyka i funkcjonalność: Nowoczesny design linii SIRIUS ACT łączy profesjonalny wygląd z intuicyjną obsługą.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go zdatnym do użytku w systemach bezpieczeństwa (E-STOP). Spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej niskiego napięcia oraz normy IEC/EN 60947-5-5 odnoszącej się do elektrycznych urządzeń zatrzymania awaryjnego z funkcją blokady mechanicznej. Dzięki wysokiemu stopniowi ochrony (zależnemu od kompletnej konfiguracji z uchwytem i uszczelnieniem), przycisk może pracować w środowiskach o dużym zapyleniu i wilgotności.

Zastosowanie

Przycisk awaryjny STOP znajduje zastosowanie wszędzie tam, gdzie konieczne jest natychmiastowe przerwanie procesów technologicznych w celu ochrony personelu oraz mienia. Jest idealnym rozwiązaniem dla:

• Linii produkcyjnych i montażowych w przemyśle motoryzacyjnym i spożywczym.
• Szaf sterowniczych i pulpitów operatorskich maszyn CNC.
• Systemów transportu wewnętrznego i przenośników taśmowych.
• Instalacji budynkowych wymagających centralnego wyłącznika bezpieczeństwa.

Wskazówki Montażowe

Montaż elementu 3SU1000-1HB20-0AA0 jest szybki i intuicyjny dzięki innowacyjnemu systemowi zatrzaskowemu SIRIUS ACT. Proces instalacji obejmuje:

• Przygotowanie otworu montażowego o średnicy 22,3 mm w płycie czołowej o grubości od 1 do 6 mm.
• Osadzenie elementu wykonawczego w otworze (specjalne wypustki pozycjonujące zapobiegają obracaniu się przycisku).
• Zatrzaśnięcie uchwytu montażowego (holder) od tyłu płyty czołowej.
• Dołączenie odpowiednich bloków styków (NC - normalnie zamkniętych dla funkcji bezpieczeństwa) do uchwytu.
• Weryfikację poprawności działania mechanizmu blokady i odryglowania.

FAQ

1. Czy produkt zawiera bloki styków w zestawie?
Nie, model 3SU1000-1HB20-0AA0 to sam element wykonawczy (przycisk). Aby stworzyć kompletne urządzenie, należy dokupić uchwyt montażowy oraz odpowiednie bloki styków elektrycznych.

2. Jaki jest sposób odryglowania tego przycisku?
Przycisk działa w trybie zatrzaskowym. Szczegółowy mechanizm odryglowania (np. przez obrót lub pociągnięcie) zależy od specyfikacji konkretnej podgrupy SIRIUS ACT, jednak standardowo dla tej serii wymagane jest działanie celowe operatora po ustąpieniu przyczyny awarii.

3. Czy przycisk można montować w trudnych warunkach zewnętrznych?
Tak, tworzywo sztuczne użyte w serii SIRIUS ACT charakteryzuje się wysoką odpornością, jednak dla pełnej ochrony IP67/IP69K należy upewnić się, że cały zestaw (przycisk + uszczelka + obudowa) jest poprawnie zmontowany.
