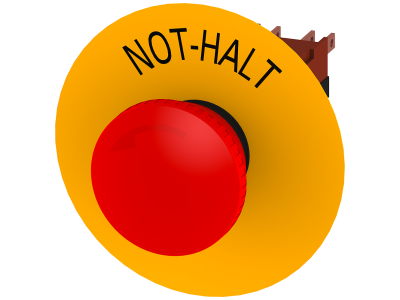

Przycisk grzybkowy awaryjny, EN418, styki 1NC, z żółtą tabliczką podkładkową, czerwony | 3SB2203-1AC01 Siemens

Alternatywny kod produktu: 3SB22031AC01

Opis i Kluczowe Cechy

Przycisk grzybkowy awaryjny oznaczony symbolem 3SB2203-1AC01 to element sterowniczy przeznaczony do bezpiecznego wyłączania maszyn i instalacji w sytuacjach zagrożenia. Wyposażony w jeden styk normalnie zamknięty (1NC) oraz żółtą tabliczkę podkładową, która wraz z czerwoną głowicą grzybkową zapewnia jednoznaczną identyfikację urządzenia zgodnie z wymaganiami normy EN418. Nie podano w danych producenta konkretnych wartości prądów i napięć – w razie potrzeby należy sprawdzić kartę katalogową produktu.

• Zgodność z normą EN418: Gwarantuje, że przycisk spełnia wymagania dotyczące sprzętu do wyłączania awaryjnego, co zapewnia bezpieczeństwo personelu i maszyn.
• Styk 1NC (normalnie zamknięty): W stanie spoczynku przewodzi prąd – po naciśnięciu rozwiera obwód, powodując natychmiastowe wyłączenie zasilania odbiornika.
• Żółta tabliczka podkładowa: Zwiększa widoczność i jednoznacznie informuje o funkcji awaryjnego zatrzymania, zgodnie z międzynarodowymi standardami oznaczania.
• Czerwona głowica grzybkowa: Ergonomiczny kształt i wyrazisty kolor ułatwiają szybkie i pewne aktywowanie wyłącznika nawet w stresowej sytuacji.
• Łatwy montaż: Konstrukcja modułowa umożliwia instalację przez jedną osobę – człon aktywujący oraz elementy łączeniowe są szybko i pewnie łączone.

Zgodność z Normami

Produkt spełnia wymagania normy EN418 dotyczącej urządzeń do wyłączania awaryjnego. Posiada certyfikat CE oraz jest zgodny z odpowiednimi dyrektywami Unii Europejskiej. Wszelkie szczegółowe dane dotyczące zgodności z innymi normami (np. IEC/EN 60947-5-1) należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Przycisk grzybkowy awaryjny 3SB2203-1AC01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezpieczne odłączenie maszyny lub instalacji od źródła energii. Jest niezbędnym elementem w systemach bezpieczeństwa maszyn.

• Wyłączanie awaryjne maszyn przemysłowych (tokarki, prasy, taśmociągi).
• Instalacje automatyki budynkowej – bramy, windy, systemy wentylacyjne.
• Linie produkcyjne i montażowe – jako element obwodu bezpieczeństwa.
• Szafy sterownicze i rozdzielnice – do szybkiego odcięcia zasilania w przypadku zagrożenia.

Wskazówki Montażowe

Montaż i podłączenie przycisku awaryjnego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Przycisk montowany jest w panelu przednim (wycięcie Ø22.5 mm) lub na szynie TH35 za pomocą odpowiedniego adaptera (jeśli dotyczy). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie przewodów o odpowiedniej wytrzymałości prądowej, adekwatnej do parametrów obwodu.

FAQ

• Czy przycisk jest podświetlany? W dostępnych danych producenta nie ma informacji o podświetleniu. Przycisk ma czerwoną głowicę grzybkową i żółtą tabliczkę podkładową – identyfikacja wizualna opiera się na kolorach.
• Jaki jest stopień ochrony tego przycisku? Producent nie podaje konkretnego stopnia IP w udostępnionych danych. W przypadku montażu w typowej rozdzielnicy wewnątrz budynku należy spodziewać się ochrony na poziomie IP20, jednak szczegółowe informacje należy sprawdzić w karcie katalogowej.
• Jak działa styk 1NC? Styk normalnie zamknięty (NC) przewodzi prąd w stanie spoczynku. Po naciśnięciu przycisku rozwiera obwód, co powoduje wyłączenie zasilania. Po zwolnieniu przycisku styk powraca do stanu zamkniętego – do ponownego załączenia wymagany jest ręczny reset obwodu.
