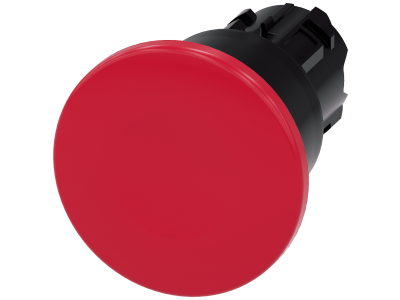

Przycisk grzybkowy, 40mm, czerwony | 3SU1000-1BA20-0AA0 Siemens

Alternatywny kod produktu: 3SU10001BA200AA0

Opis i Kluczowe Cechy

Przycisk grzybkowy o średnicy 40 mm w kolorze czerwonym (symbol 3SU1000-1BA20-0AA0) to element sterowniczy przeznaczony do zabudowy w panelach i pulpitach operatorskich. Duża powierzchnia grzybka zapewnia wygodny i pewny chwyt nawet w rękawicach roboczych, co zwiększa bezpieczeństwo obsługi. Czerwona barwa ułatwia szybką identyfikację funkcji – standardowo stosowana jako przycisk STOP lub awaryjnego wyłączania.

• Średnica 40 mm: Wygodna powierzchnia nacisku umożliwia intuicyjne sterowanie nawet w trudnych warunkach – idealna do zastosowań wymagających szybkiej, jednoznacznej reakcji.
• Kolor czerwony: Zgodny z międzynarodowymi konwencjami oznaczania funkcji STOP / wyłączania, co redukuje ryzyko pomyłek podczas obsługi.
• Symbol 3SU1000-1BA20-0AA0: Element z serii 3SU1000, dedykowany do modułowych systemów sterowania. Możliwość łączenia z modułami stykowymi i lampkami sygnalizacyjnymi (należy dobrać oddzielnie).
• Montaż w standardowym otworze Ø22 mm: Uniwersalna zabudowa w typowych panelach i rozdzielnicach – ułatwia modernizację i wymianę istniejących elementów.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Zgodność z ogólnymi normami bezpieczeństwa dla aparatury rozdzielczej i sterowniczej. Szczegółowe informacje o zgodności z konkretnymi normami (np. IEC/EN 60947) znajdują się w pełnej dokumentacji technicznej producenta.

Zastosowanie

Przycisk grzybkowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest wyraźne i jednoznaczne działanie. Dzięki dużej powierzchni i wyrazistemu kolorowi sprawdza się zarówno w roli przycisku awaryjnego, jak i standardowego elementu sterowania procesem.

• Awaryjne wyłączanie maszyn i urządzeń w przemyśle produkcyjnym i magazynowym.
• Sterowanie ręczne w systemach transportu bliskiego, przenośnikach i bramach.
• Element paneli operatorskich w maszynach budowlanych, rolniczych i spożywczych.
• Montaż w szafach sterowniczych i rozdzielnicach – jako przycisk STOP lub RESET.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) lub bezpośrednio w płycie panelu (otwór Ø22 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania oraz przekrój przewodów (jeśli stosowane są moduły stykowe) należy dobrać zgodnie z dokumentacją techniczną producenta. Nie przekraczaj dopuszczalnych wartości prądu i napięcia podanych w karcie katalogowej modułów stykowych.

FAQ

• Czy przycisk ma podświetlenie? Nie, wersja o symbolu 3SU1000-1BA20-0AA0 nie zawiera podświetlenia. W ofercie producenta dostępne są głowice zintegrowane z lampkami LED – w razie potrzeby prosimy o kontakt.
• Jaki jest stopień ochrony IP tego przycisku? W dostarczonych danych nie podano stopnia ochrony. W typowych głowicach serii 3SU1000 producent deklaruje IP20 dla korpusu (po stronie zacisków) oraz IP66 dla płyty czołowej – jednak weryfikację należy przeprowadzić na podstawie pełnej dokumentacji technicznej konkretnej konfiguracji.
• Czy przycisk jest monostabilny, czy z samoutrzymaniem? Głowica przycisku samego w sobie nie zawiera mechanizmu stykowego. Typ trybu pracy (chwilowy / z podtrzymaniem) zależy od zastosowanego modułu stykowego. Należy dobrać odpowiedni moduł (np. 3SU1900-0AA10-0AA0 dla 1NC/1NO).
