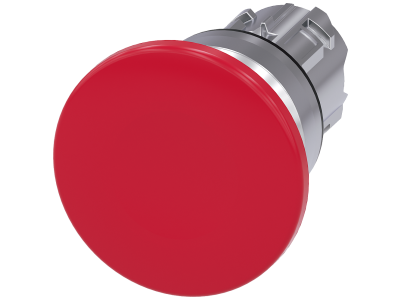

Przycisk grzybkowy, 22 mm, okrągły, metal, błyszczący, czerwony, 40 mm, impulsowy | 3SU1050-1BD20-0AA0 Siemens

Alternatywny kod produktu: 3SU10501BD200AA0

Opis i Kluczowe Cechy

Przycisk grzybkowy SIRIUS ACT firmy Siemens (symbol 3SU1050-1BD20-0AA0) to impulsowe urządzenie sterownicze w metalowej, błyszczącej obudowie w kolorze czerwonym. Przeznaczony do montażu w otworze 22 mm, z ergonomicznym grzybkiem o średnicy 40 mm zapewniającym wygodną obsługę całą dłonią. Łączy wytrzymałość konstrukcji z wysoką odpornością na trudne warunki przemysłowe i zewnętrzne.

• Średnica otworu montażowego 22 mm: uniwersalny standard ułatwiający zabudowę w typowych panelach i puszkach.
• Średnica grzybka 40 mm: duża powierzchnia chwytu umożliwia obsługę nawet w grubych rękawicach, zwiększając komfort i pewność pracy.
• Wykonanie metalowe, błyszczące, czerwone: odporność na korozję, uszkodzenia mechaniczne i działanie agresywnych substancji; intensywny kolor ułatwia szybką lokalizację przycisku.
• Tryb impulsowy (monostabilny): powrót styku do stanu spoczynkowego po zwolnieniu – idealny do wysyłania krótkotrwałych sygnałów sterujących.
• Innowacyjna koncepcja łączenia: montaż bez specjalnych narzędzi, możliwy jedną ręką; zintegrowane zabezpieczenie przed przekręceniem eliminuje potrzebę stosowania otworów z rowkiem.

Zgodność z Normami

Przycisk należy do rodziny SIRIUS ACT, która posiada dopuszczenia produktowe na całym świecie. Spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Konstrukcja zapewnia stały, wysoki stopień ochrony, odpowiedni do stosowania w przemyśle oraz na zewnątrz pomieszczeń zamkniętych.

Zastosowanie

Grzybkowy przycisk impulsowy sprawdza się wszędzie tam, gdzie operator musi szybko i pewnie wywołać krótki sygnał – w sterowaniu maszyn, linii produkcyjnych, w automatyce budynkowej i na zewnątrz.

• Wyzwalanie impulsów sterujących dla styczników, przekaźników lub PLC.
• Sygnalizacja żądania (np. przywołanie, potwierdzenie) na panelach operatorskich.
• Sterowanie w warunkach narażenia na kurz, wilgoć, oleje oraz czyszczenie myjkami wysokociśnieniowymi.
• Montaż w szafach sterowniczych, pulpitach i bramkach dostępu wymagających wytrzymałej aparatury.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przycisk przeznaczony jest do zabudowy w otworze o średnicy 22 mm (montaż panelowy). Moment dokręcania nakrętki mocującej należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przyłączanych przewodów dobrać do obciążenia styków (jeśli stosowane są moduły stykowe) – w przypadku samego przycisku okablowanie realizowane jest przez osobno zamawiane moduły łączeniowe.

FAQ

• Czy przycisk jest podświetlany? Według dostępnych danych ten model (3SU1050-1BD20-0AA0) nie posiada podświetlenia – jest to wersja niepodświetlana, wymagająca osobnego modułu świetlnego, jeśli podświetlenie jest potrzebne.
• Jaki stopień ochrony ma przycisk? Producent deklaruje stały wysoki stopień ochrony, który pozwala na stosowanie w przemyśle i na zewnątrz, z odpornością na kurz, oleje, agresywne zasady oraz mycie myjkami wysokociśnieniowymi. Dokładna wartość IP znajduje się w karcie katalogowej produktu.
• Jaki jest tryb pracy styku? Przycisk pracuje w trybie impulsowym (monostabilnym) – po naciśnięciu i zwolnieniu wraca do stanu spoczynkowego. Nie posiada samopodtrzymania; do zatrzymania awaryjnego należy stosować wersję z samopowrotem i odryglowaniem przez pociągnięcie/obrót.
