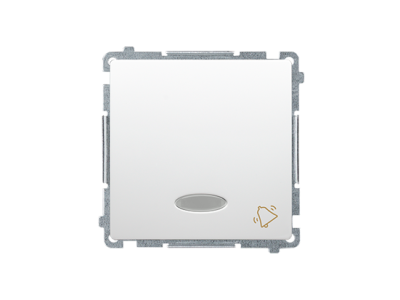

Przycisk dzwonek z podświetleniem (moduł) 10AX, 250V, szybkozłącza, biały BMD1L.01/11 Simon Basic | BMD1L.01/11 Kontakt Simon

Alternatywny kod produktu: WMUL-091xxx-1011

Opis i Kluczowe Cechy

Przycisk dzwonek z podświetleniem (moduł) o symbolu BMD1L.01/11 z serii Simon Basic to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o niezawodności i estetyce w nowoczesnych instalacjach. Urządzenie pracuje pod napięciem znamionowym 250V przy prądzie znamionowym 10AX, co gwarantuje bezpieczną obsługę obciążeń indukcyjnych oraz rezystancyjnych. Mechanizm działa na zasadzie monostabilnej (chwilowej) – po naciśnięciu klawisza następuje zamknięcie obwodu, a po zwolnieniu nacisku zintegrowana sprężyna zwrotna samoczynnie przywraca przycisk do pozycji wyjściowej, rozłączając obwód.

• Podświetlenie orientacyjne: Wbudowane źródło światła ułatwia lokalizację przycisku w ciemności, co znacząco podnosi komfort i bezpieczeństwo użytkowania.

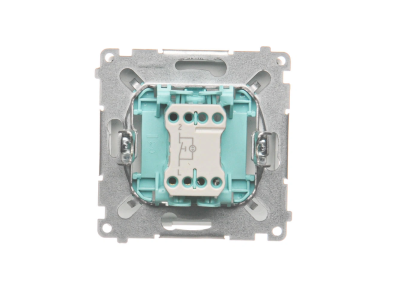

• System szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania śrub, co skraca czas montażu i zapewnia stałą siłę docisku przewodu, eliminując ryzyko poluzowania styku pod wpływem drgań.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzywa termoplastycznego w kolorze białym zapewnia odporność na zarysowania oraz promieniowanie UV, zachowując estetyczny wygląd przez lata.
• Prąd 10AX: Parametr ten oznacza zdolność do bezpiecznego załączania prądów o charakterze fluorescencyjnym, co jest kluczowe w profesjonalnych systemach oświetleniowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego przydatność do użytku domowego i podobnych instalacji stałych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje ochronę przed dostępem do części niebezpiecznych palcem oraz odporność na ciała obce o średnicy powyżej 12,5 mm.

Zastosowanie

Przycisk BMD1L.01/11 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz użyteczności publicznej. Jest idealnym rozwiązaniem do sterowania instalacją dzwonkową, systemami przywoławczymi lub jako element sterujący w układach automatyki budynkowej (np. wyzwalanie przekaźników bistabilnych lub sterowników oświetlenia). Dzięki eleganckiej linii Simon Basic, moduł doskonale komponuje się z nowoczesnymi wnętrzami biurowymi oraz korytarzami hoteli.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i wsunąć w otwory szybkozłączy. Solidny mostek montażowy (pazurki i wkręty) zapewnia stabilne osadzenie mechanizmu w puszce, nawet w przypadku nierównych powierzchni ścian. Produkt wymaga dopełnienia ramką z serii Simon Basic.

FAQ

• Czy podświetlenie wymaga dodatkowego przewodu neutralnego? W większości standardowych konfiguracji podświetlenie w przyciskach Simon Basic działa szeregowo z odbiornikiem, jednak przy nowoczesnych źródłach światła LED o bardzo małej mocy może być wymagane zastosowanie kondensatora eliminującego migotanie.
• Czy przycisk można zamontować w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, która podniesie stopień ochrony do IP44, chroniąc mechanizm przed bryzgami wody.
• Czy szybkozłącza są pewniejsze od zacisków śrubowych? Szybkozłącza zapewniają stały docisk sprężynowy, który nie wymaga okresowego dokręcania, co jest szczególnie cenione w profesjonalnych instalacjach elektrycznych.
