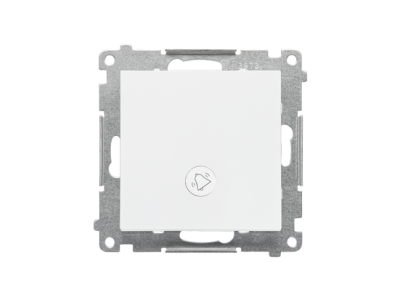

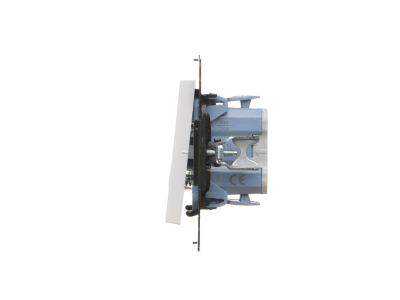

Przycisk „dzwonek” z podświetleniem LED (moduł) 10 AX, 250 V~, szybkozłącza, Biały mat Simon 55 | TD1L.01/111 Kontakt Simon

Alternatywny kod produktu: WMDA-09xxxx-111

Opis i Kluczowe Cechy

Przycisk „dzwonek” z modułem LED w kolorze białym mat Simon 55 to kompaktowe urządzenie o prądzie znamionowym 10 A i napięciu 250 V~. Wyposażony w szybkozłącza ułatwiające montaż oraz podświetlenie LED do sygnalizacji stanu pracy. Idealny do instalacji dzwonków, sygnalizacji akustycznej lub prostych układów sterowania.

• Prąd znamionowy 10 AX, napięcie 250 V~: Zapewnia stabilne działanie z typowymi instalacjami domowymi i przemysłowymi o standardowym napięciu sieciowym.
• Podświetlenie LED: Umożliwia łatwą identyfikację aktywnego stanu przycisku w ciemnych pomieszczeniach.
• Szybkozłącza: Ułatwiają szybki montaż i demontaż bez konieczności lutowania lub skręcania przewodów.
• Kolor biały mat Simon 55: Estetyczny design, pasujący do standardowych instalacji elektrycznych.
• Modułowa budowa: Kompaktowe wymiary pozwalają na montaż w puszkach instalacyjnych lub obudowach aparatury modułowej.

Zgodność z Normami

Przycisk spełnia wymagania norm europejskich dotyczących urządzeń niskiego napięcia (LVD) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Przycisk „dzwonek” z podświetleniem LED znajduje zastosowanie w instalacjach sygnalizacyjnych, dzwonkach domowych oraz prostych układach sterowania.

• Sterowanie dzwonkami w domach, biurach i szkołach.
• Sygnalizacja akustyczna w systemach alarmowych lub informacyjnych.
• Proste układy sterowania w instalacjach domowych i przemysłowych.
• Montaż w puszkach instalacyjnych lub obudowach aparatury modułowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Przycisk należy zamontować w odpowiedniej puszce instalacyjnej lub obudowie. Przewody podłączyć do szybkozłączy zgodnie z oznaczeniami: L (faza) i N (neutralny). Zaleca się stosowanie przewodów o odpowiednim przekroju (np. 1,5 mm² dla obciążeń do 10 A). Po montażu sprawdzić poprawność działania przycisku i podświetlenia LED.

FAQ

• Czy przycisk można stosować w instalacjach 24 V DC? Parametry znamionowe określone są dla napięcia 250 V~. W instalacjach 24 V DC zaleca się stosowanie odpowiednich przekaźników lub adapterów.
• Jakie jest żywotność podświetlenia LED? Żywotność diody LED wynosi typowo 50 000 godzin pracy, co gwarantuje długotrwałe działanie bez konieczności wymiany.
• Czy przycisk nadaje się do instalacji zewnętrznych? Parametr stopnia ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych pomieszczeniach lub pod osłoną chroniącą przed czynnikami atmosferycznymi.
