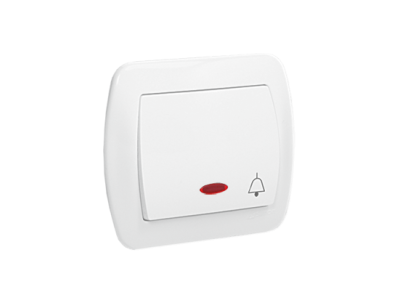

Przycisk dzwonek z podświetleniem 10AX, 250V, zaciski śrubowe, biały AD1L/11 Simon Akord | AD1L/11 Kontakt Simon

Alternatywny kod produktu: WMAL-491xxx-1012

Opis i Kluczowe Cechy

Przycisk dzwonek z podświetleniem Simon Akord AD1L/11 to element sterowania chwilowego przeznaczony do montażu w rozdzielnicach. Urządzenie pracuje przy napięciu 250 V i prądzie znamionowym 10AX, co zapewnia bezpieczną obsługę typowych obwodów dzwonkowych i sygnalizacyjnych bez ryzyka przeciążenia styków. Biały kolor i wygodne zaciski śrubowe ułatwiają montaż i integrację z instalacją.

• Prąd znamionowy 10AX: Gwarantuje niezawodną pracę w obwodach o standardowym obciążeniu dzwonków i sygnalizatorów, minimalizując ryzyko przegrzania.
• Napięcie znamionowe 250 V: Dostosowany do typowych instalacji niskiego napięcia, kompatybilny z większością systemów domowych i przemysłowych.
• Podświetlenie: Ułatwia lokalizację przycisku w ciemności, poprawiając komfort obsługi i bezpieczeństwo użytkowania.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów, upraszczają montaż i konserwację.
• Biały kolor: Uniwersalny design pasujący do każdej rozdzielnicy i estetyki pomieszczeń.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnych z przepisami bezpieczeństwa.

Zastosowanie

Przycisk dzwonek Simon Akord AD1L/11 sprawdza się w obwodach wymagających chwilowego załączania. Dzięki kompaktowej budowie i podświetleniu znajduje zastosowanie w instalacjach domowych, biurowych oraz małych obiektach użyteczności publicznej.

• Sterowanie dzwonkiem przy drzwiach wejściowych – sygnalizacja dźwiękowa lub wizualna.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterujących automatyki budynkowej.
• Obsługa sygnalizacji świetlnej (np. przywołanie obsługi w hotelach, lokalach usługowych).
• Układy sterowania w rozdzielnicach – testowanie obwodów, resetowanie urządzeń.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przycisk instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączyć do zacisków śrubowych, stosując przekrój dostosowany do prądu obciążenia (w przypadku 10AX wystarczający jest przekrój 1,5–2,5 mm²). Dokręcaj zaciski momentem zgodnym z dokumentacją producenta – zapewni to niską rezystancję styku i trwałość połączeń.

FAQ

• Czy podświetlenie przycisku działa zawsze, czy tylko po załączeniu obwodu? Podświetlenie jest aktywne, gdy do przycisku doprowadzone jest napięcie. Informuje o gotowości urządzenia i ułatwia jego lokalizację w ciemności.
• Jaki jest stopień ochrony przycisku AD1L/11? Produkt jest przeznaczony do montażu wewnątrz rozdzielnic, gdzie typowym stopniem ochrony jest IP20. Nie jest odporny na wilgoć ani zapylenie w warunkach otwartych.
• Czy styk przycisku jest zwierny czy rozwierny? Styk jest zwierny (NO) i działa w trybie chwilowym (monostabilnym). Po naciśnięciu obwód zostaje zamknięty, a po zwolnieniu przycisku sprężyna samoczynnie rozłącza styk.
