Przycisk dzwonek z podświetleniem 10AX, 250V, zaciski śrubowe, aluminiowy AD1L/26 Simon Akord | AD1L/26 Kontakt Simon

Alternatywny kod produktu: WMAL-491xxx-D012

Opis i Kluczowe Cechy

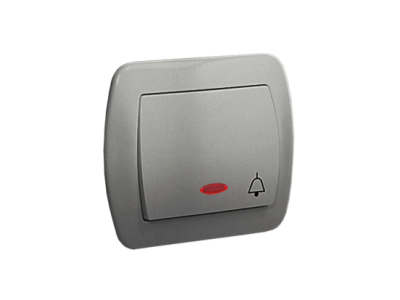

Simon Akord AD1L/26 to przycisk dzwonkowy z podświetleniem przeznaczony do chwilowego załączania obwodów elektrycznych. Dzięki prądowi znamionowemu 10 AX oraz napięciu 250 V zapewnia niezawodną pracę w standardowych instalacjach domowych i biurowych. Aluminiowe wykończenie nadaje elegancki wygląd, a zaciski śrubowe gwarantują trwałe i pewne połączenie przewodów.

• Prąd znamionowy 10 AX: umożliwia bezpieczne przełączanie obciążeń rezystancyjnych i indukcyjnych do 10A, co przekłada się na długą żywotność styków i stabilną pracę w obwodach dzwonkowych oraz sygnalizacyjnych.
• Napięcie znamionowe 250 V: kompatybilność z siecią jednofazową 230 V, bez ryzyka przebicia izolacji przy standardowym napięciu roboczym.
• Podświetlenie: ułatwia lokalizację przycisku w warunkach słabego oświetlenia – zwiększa komfort użytkowania w korytarzach, przy drzwiach wejściowych czy w strefach komunikacyjnych.
• Zaciski śrubowe: zapewniają solidne i łatwe w montażu połączenie przewodów o przekroju do 2,5 mm², co skraca czas instalacji i redukuje ryzyko poluzowania połączeń.
• Aluminiowe wykończenie ramki: wysoka odporność na korozję i estetyczny wygląd pasujący do nowoczesnych wnętrz, dzięki czemu przycisk sprawdza się w reprezentacyjnych przestrzeniach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony do instalacji w obwodach do 250 V AC zgodnie z przepisami bezpieczeństwa dla sprzętu elektroinstalacyjnego.

Zastosowanie

Przycisk dzwonkowy Simon Akord AD1L/26 znajduje zastosowanie wszędzie tam, gdzie wymagane jest chwilowe sterowanie obwodami elektrycznymi, szczególnie w obiektach mieszkalnych, biurowych i użyteczności publicznej.

• Sterowanie dzwonkiem przy drzwiach wejściowych – krótki impuls po naciśnięciu uruchamia sygnał dźwiękowy.
• Wywołanie sygnału w systemach przywoławczych (np. w domach opieki, hotelach, recepcjach).
• Sterowanie oświetleniem lub wentylacją w trybie chwilowym (np. schody, toalety, pomieszczenia gospodarcze).
• Element paneli sterowniczych w automatyce budynkowej, gdzie podświetlenie ułatwia orientację w ciemności.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk montuje się w puszce podtynkowej o standardowych wymiarach. Przekrój przewodów należy dobrać do obciążenia prądowego (max 1,5 mm² do 10 AX). Zaciski śrubowe dokręcać z momentem zgodnym z zaleceniami producenta.

FAQ

• Czy podświetlenie wymaga dodatkowego zasilania? Podświetlenie jest zintegrowane z przyciskiem i działa bezpośrednio z obwodu 230/250 V AC – nie wymaga osobnego źródła zasilania. Zapala się po podłączeniu napięcia, wskazując lokalizację przycisku.
• Jaki stopień ochrony (IP) ma ten przycisk? Dla aparatury modułowej instalowanej w rozdzielnicach typowy stopień ochrony to IP20. Przycisk przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz budynków.
• Jak działa przycisk – czy po puszczeniu obwód sam się rozłącza? Tak, jest to styk zwierny (NO) o pracy chwilowej (monostabilnej). Po naciśnięciu obwód zamyka się, a po zwolnieniu przycisku sprężyna samoczynnie odbija go, rozłączając obwód – standardowa funkcja przycisku dzwonkowego.
