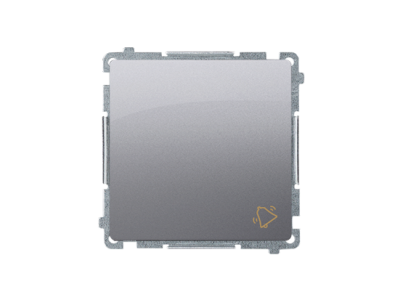

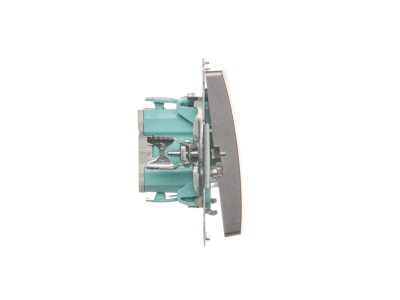

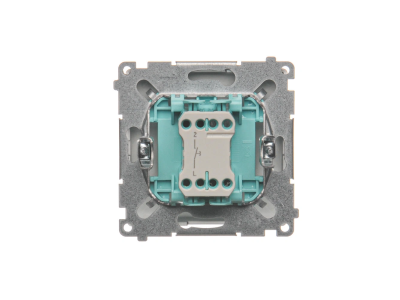

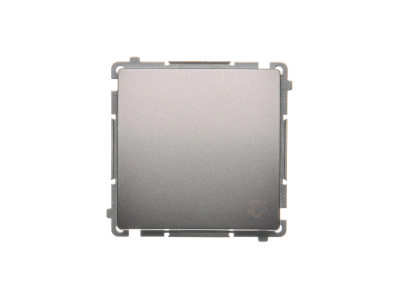

Przycisk dzwonek (moduł) 10AX, 250V, szybkozłącza, stal inox BMD1.01/21 Simon Basic | BMD1.01/21 Kontakt Simon

Alternatywny kod produktu: WMUL-090xxx-J011

Opis i Kluczowe Cechy

Przycisk dzwonek modułowy Simon Basic BMD1.01/21 to monostabilne urządzenie sterujące przeznaczone do chwilowego zwierania obwodu elektrycznego. Dzięki prądowi znamionowemu 10AX i napięciu 250V zapewnia bezpieczną pracę w typowych obwodach dzwonków i sygnalizacji. Wyposażony w szybkozłącza ułatwiające montaż oraz obudowę ze stali nierdzewnej (inox) odporną na korozję i uszkodzenia mechaniczne.

• Prąd znamionowy 10AX: Umożliwia bezawaryjną pracę przy obciążeniu do 10 A, minimalizując ryzyko przegrzania styków nawet podczas długotrwałego użytkowania.
• Napięcie 250 V: Przystosowany do typowych instalacji jednofazowych, gwarantuje kompatybilność z większością domowych i przemysłowych układów sterowania.
• Szybkozłącza: Skracają czas instalacji i upraszczają podłączenie przewodów bez konieczności stosowania narzędzi – idealne przy pracach w rozdzielnicach.
• Obudowa ze stali nierdzewnej (inox): Zapewnia wysoką odporność na korozję, wilgoć i uszkodzenia, co wydłuża żywotność produktu w miejscach narażonych na czynniki atmosferyczne (np. przy drzwiach wejściowych).
• Monostabilny (chwilowy) tryb pracy: Po naciśnięciu przycisku następuje chwilowe zwarcie obwodu, a po zwolnieniu sprężyna samoczynnie rozłącza styki – idealne do wysyłania impulsów sterujących.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza zgodność z podstawowymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przycisk dzwonek BMD1.01/21 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających chwilowego załączenia obwodu. Dzięki modułowej konstrukcji i szybkozłączom sprawdza się zarówno w nowych, jak i modernizowanych rozdzielnicach.

• Sterowanie dzwonkiem przy drzwiach wejściowych – typowe zastosowanie w budynkach mieszkalnych i biurowych.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC – np. do załączania oświetlenia, bram, rolet.
• Sygnalizacja dźwiękowa lub świetlna (przyciski przywoławcze, alarmowe w obiektach użyteczności publicznej).
• Układy automatyki budynkowej (BMS) wymagające krótkotrwałych sygnałów załączających.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel elektryczny posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Przycisk montuje się na szynie DIN TH35 w rozdzielnicy. Podłączenie przewodów za pomocą szybkozłączy – przekrój przewodów dobrać do prądu obciążenia (maks. 10 A). Moment dokręcania oraz szczegółowe instrukcje – zgodnie z dokumentacją producenta dołączoną do urządzenia.

FAQ

• Czy przycisk BMD1.01/21 działa jako normalnie otwarty (NO)? Tak, styk jest normalnie otwarty. Po naciśnięciu następuje chwilowe zwarcie, a po zwolnieniu przycisk wraca do stanu rozwartego.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest ze stali nierdzewnej (inox), co zapewnia odporność na korozję i uszkodzenia mechaniczne.
• Jaki jest stopień ochrony IP tego przycisku? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20. Należy unikać instalacji w miejscach narażonych na bezpośrednie działanie wody lub pyłu.
