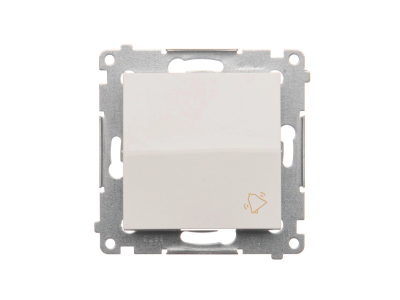

Przycisk „dzwonek” (moduł) 10AX, 250V, szybkozłącza, biały DD1.01/11 Simon 54 | DD1.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk typu „dzwonek” (moduł) o oznaczeniu DD1.01/11 z serii Simon 54 to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o niezawodności w systemach sterowania oświetleniem lub sygnalizacją dźwiękową. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Mechanizm działa na zasadzie monostabilnej – po naciśnięciu klawisza następuje chwilowe zamknięcie obwodu, a zintegrowana sprężyna zwrotna samoczynnie przywraca przycisk do pozycji wyjściowej natychmiast po zwolnieniu nacisku, co skutkuje rozłączeniem obwodu.

• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania śrub, co znacząco skraca czas instalacji i gwarantuje stałą siłę docisku przewodu, odporną na poluzowanie pod wpływem drgań.
• Seria Simon 54: Modułowa konstrukcja pozwala na łatwe dopasowanie do ramek wielokrotnych, zapewniając estetyczny wygląd w nowoczesnych wnętrzach.
• Kolor biały (RAL 9003): Klasyczne wykończenie powierzchni ułatwia utrzymanie czystości i pasuje do większości standardowych aranżacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego przydatność do użytku w instalacjach domowych i podobnych instalacjach stacjonarnych. Posiada certyfikat CE, co jest gwarancją, że urządzenie przeszło pozytywnie testy w zakresie bezpieczeństwa użytkowania, ochrony zdrowia oraz ochrony środowiska.

Zastosowanie

Przycisk DD1.01/11 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem do sterowania dzwonkami do drzwi, gongami, a także jako element sterujący w układach automatyki budynkowej, np. do wyzwalania przekaźników bistabilnych w instalacjach oświetleniowych na klatkach schodowych czy korytarzach. Dzięki prądowi 10AX, moduł może być stosowany w obwodach oświetleniowych LED, gdzie występują wysokie prądy rozruchowe.

Wskazówki Montażowe

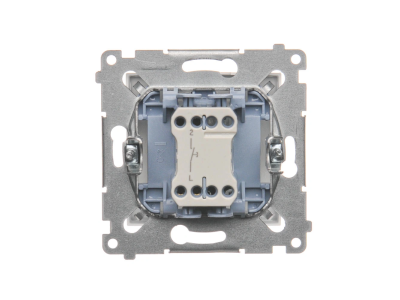

Montaż modułu powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować końcówkę przewodu na odpowiednią długość (zgodnie z przymiarem na korpusie mechanizmu) i wsunąć ją w zacisk. Solidne pazurki montażowe oraz metalowy mostek zapewniają stabilne osadzenie mechanizmu w puszce, nawet w przypadku nierównych ścian. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone.

FAQ

• Czy do tego przycisku muszę dokupić ramkę? Tak, model DD1.01/11 jest modułem, co oznacza, że do skompletowania pełnego produktu należy dobrać odpowiednią ramkę z serii Simon 54 (pojedynczą lub wielokrotną).
• Czy przycisk posiada podświetlenie? Prezentowany model DD1.01/11 jest wersją bez podświetlenia.
• Jakie przewody można podłączyć do szybkozłączy? Szybkozłącza są przystosowane do przewodów typu drut o przekrojach typowych dla instalacji oświetleniowych (zazwyczaj od 1,5 mm² do 2,5 mm²).
