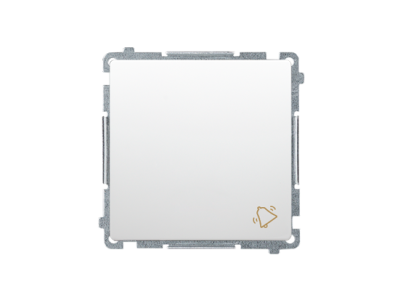

Przycisk dzwonek (moduł) 10AX, 250V, szybkozłącza, biały BMD1.01/11 Simon Basic | BMD1.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk dzwonek (moduł) BMD1.01/11 z serii Simon Basic to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o niezawodności w systemach sterowania i sygnalizacji. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Mechanizm działa w trybie monostabilnym – po naciśnięciu klawisza następuje chwilowe zamknięcie obwodu, a zintegrowana sprężyna zwrotna samoczynnie przywraca przycisk do pozycji wyjściowej, rozłączając obwód natychmiast po zwolnieniu nacisku.

• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych typu szybkozłącza znacząco skraca czas montażu i gwarantuje stałą siłę docisku przewodu, co eliminuje ryzyko poluzowania się styku w wyniku drgań.
• Seria Simon Basic: Modułowa konstrukcja pozwala na łatwe dopasowanie do ramek wielokrotnych, zachowując estetyczny wygląd instalacji.
• Kolor Biały (RAL 9003): Klasyczne wykończenie powierzchni sprawia, że produkt idealnie komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego trwałość mechaniczną oraz elektryczną. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) zapewnia bezpieczne użytkowanie wewnątrz budynków w standardowych warunkach środowiskowych.

Zastosowanie

Przycisk BMD1.01/11 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowany przede wszystkim do:

• Uruchamiania systemów dzwonkowych i sygnalizacyjnych w budownictwie wielorodzinnym i jednorodzinnym.
• Współpracy z przekaźnikami bistabilnymi w układach sterowania oświetleniem (np. na klatkach schodowych lub korytarzach).
• Systemów automatyki budynkowej jako element wejściowy generujący impuls sterujący.

Wskazówki Montażowe

Montaż modułu powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować końcówkę przewodu na odpowiednią długość (zgodnie z przymiarem na korpusie mechanizmu) i wsunąć ją w zacisk. Solidne pazurki montażowe oraz metalowy mostek zapewniają stabilne osadzenie mechanizmu w puszce, nawet w przypadku nierównych powierzchni ścian. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone.

FAQ

• Czy przycisk posiada podświetlenie? Model BMD1.01/11 jest wersją podstawową bez wbudowanego podświetlenia LED.
• Czy można go zamontować w ramce wielokrotnej? Tak, jako moduł serii Simon Basic, produkt jest w pełni kompatybilny z ramkami tej samej serii (Basic Neos, Basic Standard).
• Jaki jest maksymalny przekrój przewodu? Szybkozłącza są przystosowane do współpracy z przewodami sztywnymi (drut) o przekroju do 2,5 mm², co zapewnia optymalne przewodzenie prądu w typowych instalacjach domowych.
