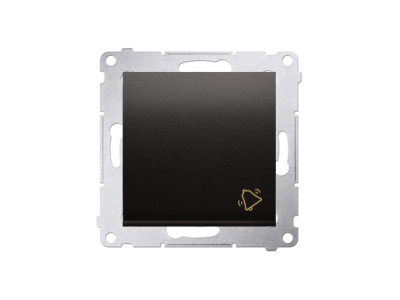

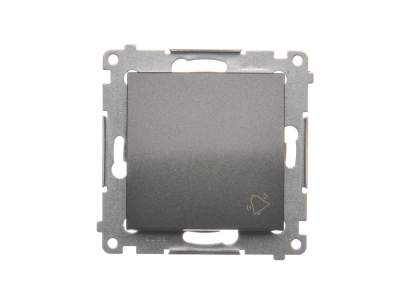

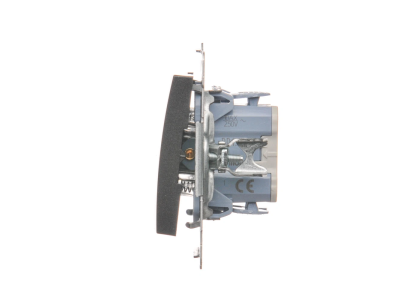

Przycisk „dzwonek” (moduł) 10AX, 250V, szybkozłącza, antracyt DD1.01/48 Simon 54 | DD1.01/48 Kontakt Simon

Opis i Kluczowe Cechy

Przycisk typu „dzwonek” (moduł) o oznaczeniu DD1.01/48 z prestiżowej serii Simon 54 to zaawansowany element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o nowoczesnych systemach sterowania. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Mechanizm działa w trybie monostabilnym – po zwolnieniu nacisku zintegrowana sprężyna zwrotna samoczynnie przywraca klawisz do pozycji wyjściowej, powodując natychmiastowe rozłączenie obwodu.

• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych typu szybkozłącza znacząco skraca czas instalacji i gwarantuje pewny styk elektryczny, odporny na poluzowanie pod wpływem drgań.
• Design i Kolorystyka: Wykończenie w kolorze antracytowym (matowym) idealnie wpisuje się w trendy nowoczesnej architektury wnętrz.
• Trwałość: Wykonanie z wysokiej jakości tworzywa termoplastycznego zapewnia odporność na zarysowania oraz promieniowanie UV.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami. Jest w pełni zgodny z europejską normą PN-EN 60669-1, która określa standardy dla łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków.

Zastosowanie

Przycisk dzwonkowy DD1.01/48 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do współpracy z:

• Instalacjami dzwonkowymi i gongami elektromechanicznymi.
• Systemami automatyki budynkowej jako element sterujący (np. wyzwalanie scen świetlnych lub sterowanie przekaźnikami bistabilnymi).
• Układami sterowania oświetleniem na klatkach schodowych i korytarzach.

Wskazówki Montażowe

Montaż modułu odbywa się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu solidnego mostka montażowego, mechanizm stabilnie przylega do ściany. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na długość wskazaną na obudowie mechanizmu, a następnie wsunąć w szybkozłącza. Moduł wymaga dobrania odpowiedniej ramki z serii Simon 54 Premium lub Simon 54 Nature.

FAQ

• Czy przycisk posiada podświetlenie? Model DD1.01/48 w wersji standardowej nie posiada podświetlenia, jednak konstrukcja mechanizmu pozwala na opcjonalne dołożenie modułu podświetlającego LED.
• Czy można go zamontować w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, co pozwoli na uzyskanie stopnia ochrony IP44, wymaganego w strefach o podwyższonej wilgotności.
• Czy szybkozłącza są bezpieczne dla przewodów typu linka? Szybkozłącza są optymalizowane pod drut, w przypadku linki zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego kontaktu.
