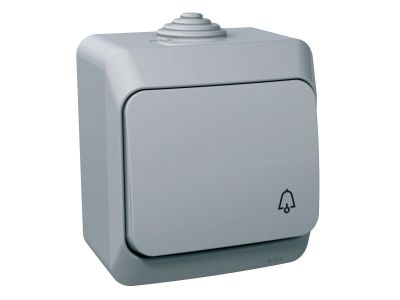

Przycisk "dzwonek" jasno-szary, Cedar Plus | WDE000612 Schneider Electric

Opis i Kluczowe Cechy

Przycisk „dzwonek” w kolorze jasno-szarym z serii Cedar Plus marki Schneider Electric (symbol WDE000612) to kompletny osprzęt montowany natynkowo. Dzięki obciążalności prądowej 16 A umożliwia bezpieczne sterowanie obwodami dzwonków i sygnalizacji bez ryzyka przegrzania styków. Stopień ochrony IP44 zapewnia odporność na wilgoć i pył, co czyni go odpowiednim do użytku w miejscach narażonych na zachlapanie. Wymiary 66×79×48 mm i lekka konstrukcja (0,095 kg) ułatwiają szybki montaż w dowolnej lokalizacji.

• Prąd znamionowy 16 A: gwarantuje pewną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia styków.
• Stopień ochrony IP44: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, idealny do montażu w korytarzach, garażach czy na zewnątrz budynków (w osłonie).
• Montaż natynkowy: eliminuje konieczność kucia ścian i stosowania puszek podtynkowych, co skraca czas instalacji i pozwala na łatwą modernizację.
• Kompaktowe wymiary (66×79×48 mm): umożliwiają dyskretne umieszczenie przycisku nawet w ograniczonej przestrzeni, przy zachowaniu ergonomii obsługi.
• Gotowy do użycia (produkt kompletny): przycisk dostarczany jest w pełni zmontowany, bez konieczności dokupowania dodatkowych akcesoriów – wystarczy podłączyć przewody i zamontować na powierzchni.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Jako element wyposażenia instalacji niskiego napięcia, przycisk może być stosowany wyłącznie w obwodach zabezpieczonych odpowiednimi urządzeniami ochronnymi.

Zastosowanie

Przycisk dzwonek WDE000612 został zaprojektowany do prostych aplikacji sterowania impulsem, gdzie wymagana jest chwilowa praca styku w obwodach sygnalizacyjnych i alarmowych. Szczególnie dobrze sprawdzi się w następujących scenariuszach:

• Sterowanie dzwonkiem domofonu lub bramofonu w budynkach mieszkalnych i biurowych.
• Wywoływanie sygnałów dźwiękowych w systemach przyzywowych (np. w recepcji, przychodni, hotelu).
• Impulsowe załączanie przekaźników, styczników lub wejść cyfrowych PLC w układach automatyki.
• Ręczna sygnalizacja wewnątrz budynków (np. włączanie brzęczyka w szkolnej sali lekcyjnej).

Wskazówki Montażowe

Prace instalacyjne mogą być wykonywane wyłącznie przez osoby posiadające ważne uprawnienia SEP. Przed rozpoczęciem montażu bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia (sprawdź dwubiegunowym wskaźnikiem). Przycisk mocuje się bezpośrednio do powierzchni ściany za pomocą dostarczonych elementów montażowych (montaż natynkowy). Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową – maksymalnie do 16 A. Zaleca się stosowanie przewodów o przekroju min. 1,5 mm² w standardowej instalacji dzwonkowej. Wszelkie połączenia wykonuj zgodnie z dokumentacją producenta, zwracając uwagę na prawidłowe dokręcenie zacisków.

FAQ

• Czy przycisk posiada podświetlenie? Nie, wariant WDE000612 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. W przypadku potrzeby sygnalizacji pracy zalecamy zastosowanie przycisku z serii LED dostępnego w ofercie Schneider Electric.
• Jaki jest stopień ochrony i gdzie można go montować? Stopień ochrony IP44 oznacza odporność na bryzgi wodne i przedostawanie się ciał stałych o średnicy >1 mm. Przycisk nadaje się do pomieszczeń suchych oraz miejsc narażonych na zachlapanie (np. korytarze, klatki schodowe, garaże). W łazienkach należy go instalować poza strefami 0,1,2 (zgodnie z normą PN-HD 60364-7-701).
• Czy wymaga oddzielnej puszki instalacyjnej? Nie, montaż natynkowy zakłada bezpośrednie mocowanie do ściany – przycisk posiada własną obudowę, która pełni funkcję osłony. Wszystkie elementy potrzebne do montażu znajdują się w komplecie.
