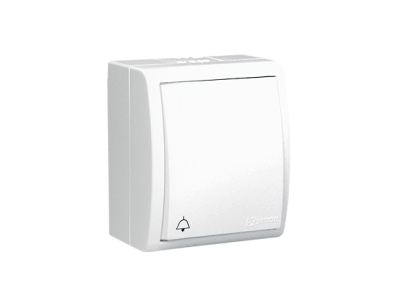

Przycisk dzwonek, IP54 z podświetleniem, 10AX, zaciski śrubowe, biały AQD1L/11 Simon Aquarius | AQD1L/11 Kontakt Simon

Alternatywny kod produktu: WMQL-391xxx-1011

Opis i Kluczowe Cechy

Przycisk dzwonek Simon Aquarius AQD1L/11 to element sterowniczy przeznaczony do chwilowego załączania obwodów w instalacjach elektrycznych. Wyposażony w podświetlenie oraz zaciski śrubowe, zapewnia wygodną sygnalizację i pewne połączenie. Dzięki stopniowi ochrony IP54 może być stosowany w miejscach narażonych na wilgoć i kurz, a prąd znamionowy 10 AX gwarantuje bezpieczną pracę w standardowych obwodach oświetleniowych i dzwonkowych.

• Prąd znamionowy 10 AX: Umożliwia bezproblemowe sterowanie obciążeniami żarowymi oraz dzwonkami, zapewniając trwałość styków i bezpieczeństwo użytkowania.
• Stopień ochrony IP54: Odporność na pył i bryzgi wody pozwala na montaż w pomieszczeniach wilgotnych, takich jak łazienki, garaże czy zewnętrzne korytarze.
• Podświetlenie wbudowane: Ułatwia lokalizację przycisku po ciemku oraz pełni funkcję sygnalizacyjną – widoczne działanie nawet przy braku oświetlenia otoczenia.
• Zaciski śrubowe: Prosty i pewny sposób podłączenia przewodów – nie wymaga specjalnych narzędzi, a solidny docisk zapewnia niską rezystancję przejścia.
• Mechanizm monostabilny (chwilowy): Styk powraca do stanu spoczynkowego po zwolnieniu przycisku – idealny do sterowania dzwonkami, przekaźnikami impulsowymi oraz krótkimi sygnałami sterującymi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada znak CE. Jako element serii Simon Aquarius został zaprojektowany zgodnie z obowiązującymi dyrektywami dla sprzętu elektrycznego niskiego napięcia.

Zastosowanie

Przycisk dzwonek AQD1L/11 znajduje zastosowanie w instalacjach domowych i biurowych, gdzie wymagane jest chwilowe załączenie obwodu. Sprawdzi się zarówno w nowych, jak i modernizowanych obiektach.

• Sterowanie dzwonkiem przywoławczym przy drzwiach wejściowych lub furtce – łatwo dostępny i widoczny dzięki podświetleniu.
• Wysyłanie impulsów do styczników, przekaźników bistabilnych lub wejść PLC w automatyce budynkowej.
• Sygnalizacja chwilowego załączenia (np. otwarcie bramy, włączenie oświetlenia awaryjnego) w instalacjach o podwyższonej wilgotności (IP54).
• Przywołanie obsługi w pomieszczeniach użyteczności publicznej – wytrzymała konstrukcja i czytelna sygnalizacja podświetleniem.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonane wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Podłącz przewody zgodnie ze schematem producenta, dokręcając zaciski śrubowe momentem podanym w dokumentacji. Przekrój przewodów dobierz do prądu obciążenia (max. 10 AX). Przy instalacji w warunkach wilgotnych upewnij się, że uszczelki obudowy są prawidłowo osadzone, aby zachować stopień ochrony IP54.

FAQ

• Czy przycisk jest podświetlany? Tak, model AQD1L/11 posiada wbudowane podświetlenie (światło ciągłe), które ułatwia lokalizację przycisku w ciemności.
• Jaki stopień ochrony ma ten przycisk? Deklarowany stopień ochrony to IP54 – oznacza odporność na kurz i bryzgi wody, dzięki czemu może być montowany np. w łazienkach lub na zewnątrz pod zadaszeniem.
• W jaki sposób działa styk przycisku? Styk jest monostabilny (chwilowy) – po naciśnięciu zamyka obwód, a po zwolnieniu automatycznie go rozłącza. Jest to typowe rozwiązanie dla przycisków dzwonkowych i sygnalizacyjnych.
