Przycisk dwubiegunowy IP20 Merten | MTN3155-0000 Schneider Electric

Opis i Kluczowe Cechy

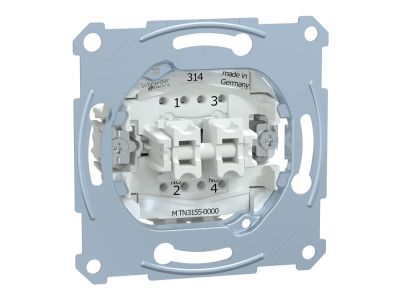

Przycisk dwubiegunowy Merten MTN3155-0000 to wkładka sterownicza przeznaczona do montażu w rozdzielnicach elektrycznych. Urządzenie wyposażono w zacisk bezśrubowy, co przyspiesza instalację, oraz zapewnia prąd znamionowy 10 A przy napięciu 250 V AC. Dzięki stopniowi ochrony IP20 nadaje się do stosowania w suchych pomieszczeniach, wewnątrz obudów rozdzielnic. Szerokość modułu (standardowa 1 moduł) – brak danych producenta, wymiary należy sprawdzić w dokumentacji technicznej.

• Prąd znamionowy 10 A: pozwala na bezpieczne sterowanie obwodami oświetleniowymi, silnikowymi i innymi odbiornikami o umiarkowanym obciążeniu, bez ryzyka przeciążenia styków.
• Napięcie 250 V AC: kompatybilność z typowymi instalacjami jednofazowymi w budynkach mieszkalnych i komercyjnych.
• Zacisk bezśrubowy: szybki i prosty montaż przewodów bez użycia narzędzi – oszczędność czasu podczas instalacji.
• Stopień ochrony IP20: ochrona przed ciałami stałymi o średnicy powyżej 12 mm; urządzenie przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Dwubiegunowa konstrukcja: umożliwia jednoczesne zwieranie lub rozwieranie dwóch niezależnych obwodów (np. faza i neutralny) w jednym module.

Zgodność z Normami

Producent nie podaje szczegółowych numerów norm w udostępnionych danych. Przycisk Merten MTN3155-0000 został zaprojektowany zgodnie z ogólnymi wymaganiami europejskich norm dla aparatury modułowej, posiada oznaczenie CE. Montaż i użytkowanie powinny odbywać się zgodnie z obowiązującymi przepisami (w tym IEC/EN 60664-1) oraz zaleceniami producenta.

Zastosowanie

Przycisk dwubiegunowy Merten znajduje zastosowanie w układach sterowania ręcznego oraz sygnalizacji. Dzięki dwóm biegunom może być używany do jednoczesnego przełączania obu przewodów obwodu (faza i neutralny) lub jako podwójny przycisk sterujący dwoma niezależnymi odbiornikami.

• Sterowanie oświetleniem w pomieszczeniach biurowych i mieszkalnych – włączanie/wyłączanie z jednego punktu.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w systemach automatyki budynkowej.
• Sygnalizacja stanu pracy urządzeń (np. załączenie wentylacji, pompy) poprzez dwa niezależne obwody.
• Jako element przycisków dzwonkowych lub przywoławczych w instalacjach niskoprądowych.

Wskazówki Montażowe

Montaż przycisku Merten MTN3155-0000 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po uprzednim odłączeniu napięcia w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub jako wkładka w ramkę systemu Merten (w zależności od wersji). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (zalecane 1,5–2,5 mm² przy 10 A). Zaciski bezśrubowe otwiera się przez wciśnięcie dźwigni – po włożeniu przewodu zwalnia się dźwignię, co zapewnia pewne połączenie. Nie stosować nadmiernej siły – maksymalny moment dokręcania nie dotyczy zacisków bezśrubowych (zgodnie z dokumentacją producenta). Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia.

FAQ

• Czy przycisk MTN3155-0000 jest podświetlany? W danych technicznych nie występuje informacja o podświetleniu – model nie jest wyposażony w diodę LED ani neonówkę. W razie potrzeby podświetlenia należy zastosować oddzielny wskaźnik lub inny wariant przycisku.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony IP20 – urządzenie chronione przed ciałami stałymi o średnicy powyżej 12 mm. Nie jest przystosowane do pracy w warunkach wilgotności ani w środowisku z pyłem.
• Ile styków (biegunów) ma przycisk? Przycisk jest dwubiegunowy – posiada dwa niezależne tory prądowe (dwa bieguny). Każdy biegun może być wykorzystany do przełączania jednego przewodu obwodu (np. L i N).
